供应全自动方管冲孔机,全自动圆管冲孔机,全自动型材冲孔机

点击图片查看原图

品牌: 伏特
型号: SK-CKJ-63/80/100/125
规格: 3600*1200*1850mm
颜色: 深蓝
单价: 138000.00元/台
起订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 30 天内发货
所在地: 湖南 衡阳市
有效期至: 长期有效
最后更新: 2019-09-02 10:38
浏览次数: 206
购买   加入购物车

公司基本资料信息
详细说明
 一、       设备概述:

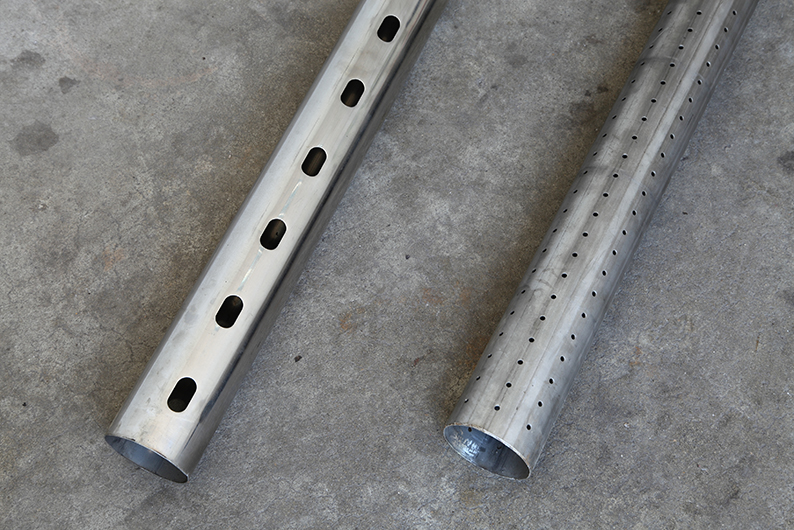

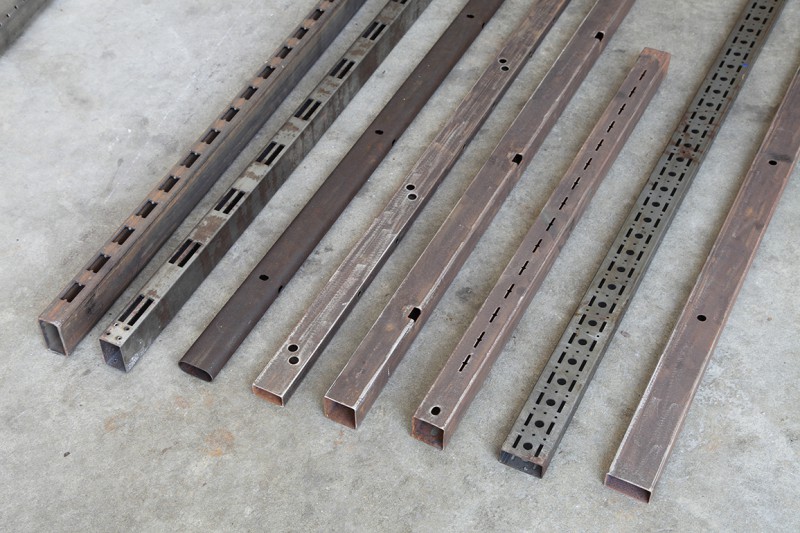

伏特SK-CKJ-63/80/100/125型数控液压高速冲孔机是我司开发的新一代全自动液压高速防盗网、护栏、门花、货架、展示架、方管、圆管冲孔机,该机在钢管、锌钢、不锈钢、铝型材市场得到非常热烈的欢迎和肯定。可加工直径在Ф80、壁厚4.0mm内的铜管、铝管、铁管、钢管、槽钢、角铁及壁厚为2.0mm的不锈钢管,亦可加工规格为80×80mm以下、壁厚4.0mm内的不同材质的方管、圆管及异型管。(具体可按客户要求定做)该机具有良好的稳定性、重复性好、效率高等特点,而且能在复杂形状的管件上加工半孔或全孔。通过更换模具可加工各种不同规格及形状的孔径,该机冲孔平整无毛刺,定位准确,可生产各种新型防盗网(菱形防盗网、梅花防盗网、圆管方管防盗网、亦可做门花、护栏、货架、展示架、扁铁、扁钢、槽钢、角铁等冲孔使用)。整机夹紧、升降等机构采用气压或液压控制,工件定位(X、Y坐标)由伺服驱动,整机控制采用微电脑控制,通过触摸屏界面进行参数设定及操作切换,操作简单方便,并可储存100个以上产品加工参数。冲孔机视频:http://v.youku.com/v_show/id_XNTcwMzEzNjcy.html咨询热线:18902894128王先生

该液压高速冲孔机广泛应用于不锈钢(锌钢、铝合金、钢管、焊管、无缝管、方管、圆管、扁铁、槽钢、角铁)型材、风扇厂、空调配件厂、天线厂、货架厂、金属家具厂、汽车配件厂、建筑材料生产企业等五金管件、型材冲孔加工。可按客户要求量身定做自动化、半自动化设备。

二、       主要技术参数:

设备型号

SK-CKJ-63

SK-CKJ-80

SK-CKJ-100

SK-CKJ-125

最大圆管规格

Ф50(铜、铝、钢)

Ф80(铜、铝、钢)

Ф100(铜、铝、钢)

Ф100(铜、铝、钢)

最大方管规格

50×50

80×80

100×100

100×100

最大加工壁厚

0.6mm(不锈钢)

1.0mm(不锈钢)

1.5mm(不锈钢)

2.0mm(不锈钢)

最大加工壁厚

1.0mm(铜、铝、钢)

1.5mm(铜、铝、钢)

2.5mm(铜、铝、钢)

3.5mm(铜、铝、钢)

冲孔规格

Ф3.5~Ф15mm

Ф3.5~Ф20mm

Ф3.5~Ф30mm

Ф3.5~Ф40mm

一次送料最大长度

1500mm

1500mm

1500mm

1500mm

连续加工孔数量

不限

不限

不限

不限

最大工件长度

6000mm

6000mm

6000mm

6000mm

加工效率

2-3秒/孔

2-3秒/孔

2-3秒/孔

2-3秒/孔

最大送料速度

1200mm/S

1200mm/S

1200mm/S

1200mm/S

X轴重复定位精度

±0.05mm

±0.05mm

±0.05mm

±0.05mm

电源规格

380±10V,50HZ

380±10V,50HZ

380±10V,50HZ

380±10V,50HZ

设备总功率

3kw

4.5kw

6.5kw

8.5kw

最高工作压力

70Mpa

100Mpa

140Mpa

170Mpa

外形尺寸

2500×650×1350mm

2500×650×1350mm

2500×650×1350mm

2500×650×1350mm

三、       功能特点:

1、 人性化操作界面,仅需输入产品的孔位坐标参数即可进行产品加工,无需专业人员编程。

2、 控制系统:触摸屏操作界面+FATEK数字控制系统+台湾台达伺服系统。

3、 加工范围广:通过更换模具可加工Ф3.5-Ф40mm的孔(具体可按客户要求定制)。

4、 本机能在复杂形状的工件上加工全孔或半孔。

5、 本机可连续加工无限个孔,并可储存100个以上产品加工参数。

6、 产品检索方面,可按序号检索、编号检索、亦可逐行检索。

7、 机床调整方便,换模迅速,可大大节省调机时间。

8、 自动化加工产品一致性好,产品质量更稳定。

9、 该机型适用于任何等距离与不等距离孔距的工件冲孔。
