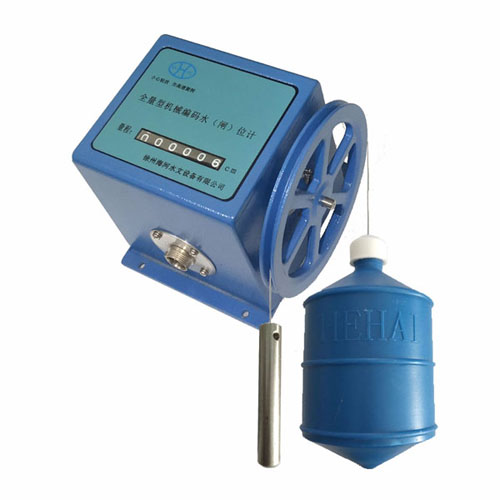

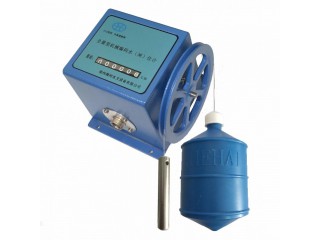

徐州海河HSW浮子式水位(机显)传感器 水位计

点击图片查看原图

品牌: 徐州海河
量程: 0-99
分辨率: 1cm
输出信号:: RS485/格雷码/4-20毫安
单价: 200.00元/套
起订: 1 套
供货总量: 1000 套
发货期限: 自买家付款之日起 3 天内发货
所在地: 江苏 徐州市
有效期至: 长期有效
最后更新: 2023-08-02 15:21
浏览次数: 117
购买   加入购物车

公司基本资料信息
详细说明
 、概述

HSW系列浮子式水位传感器是集机、电技术于一体的数字化传感器。通过输出轴的角度位移量转换成相应的数字量,可以高精度测量被测液位高度,能确认绝对位置。具有断电记忆功能。

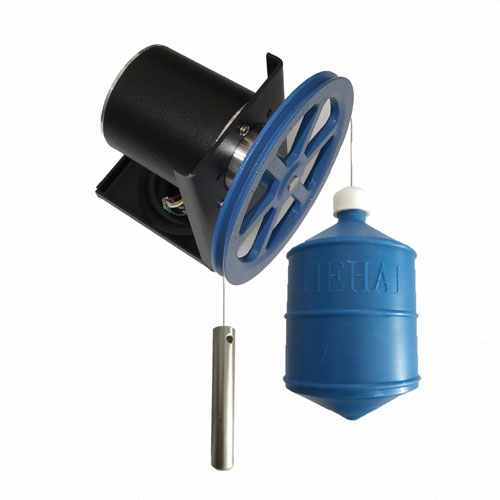

其工作原理就是:水位传感器测轮安装在编码器输入轴上,钢丝绳一端连接浮子、另一端连接重锤,钢丝绳绕在测轮上。当液位发生变化时浮子随液位的变化而升降,钢丝绳带动测轮转动,编码器输出相应的实时水位值。

该传感器结构合理,抗干扰能力强,分辨率高,量程大, 寿命长 ,有掉电后信号跟踪记忆功能。它能够长期用于液位测量并能保证性能的稳定可靠。

广泛适用于对江河湖泊、水库、船闸、水库、水电站、水文站、水厂、以及石油化工等地表水或地下水的水位测量。

二、技术参数

1、  基本参数

A  测量范围:0-5、10、20、40、80米按要求;

B  水位变率:< 100厘米/分

C  分辨力:1cm

D  水位轮启动力矩:< 100克·厘米(0.0098N·m)

F  测量准确度:≤±2cm或0.2%F·S

F  显示器:十进制机械计数器

2、  机械参数

a  水位轮工作周长:32cm

b  测量缆:Φ0.8mm包塑不锈钢缆

c  浮子直径:10cm

3、  电参数

 输出形式:接点通断输出  接触电阻:≤0.5Ω;绝缘电阻:≥10MΩ

4、  通信接口(选装)

    RS485接口(MODBUS-RTU协议);

    格雷码输出; 4-20mA电流模拟量输出;

5、  使用环境

a  环境温度:-25℃~85℃

b  相对湿度;<95%(40℃)

C  尺寸:132×132×115

D 可靠性指标:在满足仪器正常维护条件下,MTBF≥25000小时

E  电源电压:12-24VDC(格雷码输出不用)

HSW机显HSW机显
