综合管廊就是地下城市管道综合走廊，即在城市地下建造一个隧道空间，将电力、通讯、燃气、供热、给排水等各种工程管线集于一体，是一种现代化、科学化、集约化的城市基础设施，可有效的解决“空中蜘蛛网”和“拉链式马路”的问题，设有专门的检修口、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。
二、综合管廊通信需求分析
城市综合管廊内部不仅整合了维持城市功能的自来水、燃气、电力、通信管线，而且管廊自身功能使用的动力、照明、排水等设备繁多，无论纳入的管线出现故障，还是自身附属设备出现故障，都将造成沿线城市功能的瘫痪。而管廊所处的环境属于相对密闭的地下空间，运营商的手机信号不能覆盖，众多的入廊单位均有着各自的通讯需求，这就使得应急电话必须具备与外界互相拨打的通讯能力，同时必须能兼容各个入廊单位的呼叫需求，因此建设一套商效、可靠的应急通信系统就变得尤为重要，在管廊救灾中发挥不可或缺的关键作用。
三、设计依据
2017版《城镇综合管廊监控与报警系统工程技术规范》
2017版《综合管廊监控及报警系统设计与施工》
YDT 1263-2003《基于IP的网络与传统电信网互通的技术要求》
YDT1390-2005《基于软交换的应用服务器设备技术要求》
YDT1516-2006IP《智能终端设备技术要求-IP 电话终端》
GA/T75-94《中华人民共和国公共安全标准-安全防范工程程序与要求》
四、解决方案
管廊内的各类管线繁杂，铺设距离长，数据在这样的环境下传输易丢失或者受到干扰，深圳远通利用多年来积累的高速公路、铁路、矿山、石油、化工、冶金、电力等领域国内外工业电话的开发和生产经验专为综合管廊开发了一款光纤电缆混合组网的综合管廊固定应急通信系统，本系统集光纤传输、混合组网、软交换、管理调度、外线出局、数字录音、呼叫定位、广播喊话等功能于一身；深圳远通利用现在成熟的WIFI、手机、APP和计算机软件技术，为管廊应用环境专门开发了一套多功能手持无线可视对讲系统，是由可视对讲机和管理平台两部分组成，基于现场的WIFI环境，为用户提供音频对讲、视频对讲、ＳＩＰ通话、图片上传、视频上传、资料存储溯源管理、移动过程中的实时监控、远程协助、精确定位等多种现场通信和管理手段。从而形成了固定通信、无线通信、现场管控三结合的整体综合解决方案。
五、系统组成
固定通信系统由软交换服务器、网络交换机、光纤电话接入主机、调度台、调度话机、光纤电话主机、光纤电话副机等组成，其组成和连接图如下图所示：

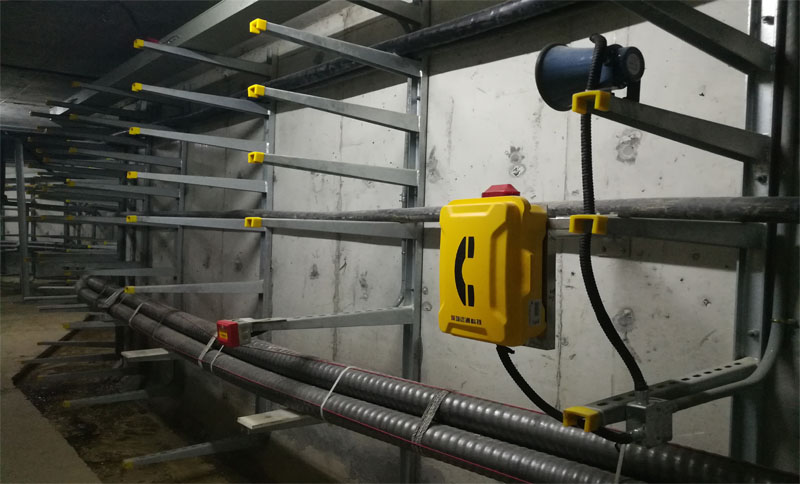

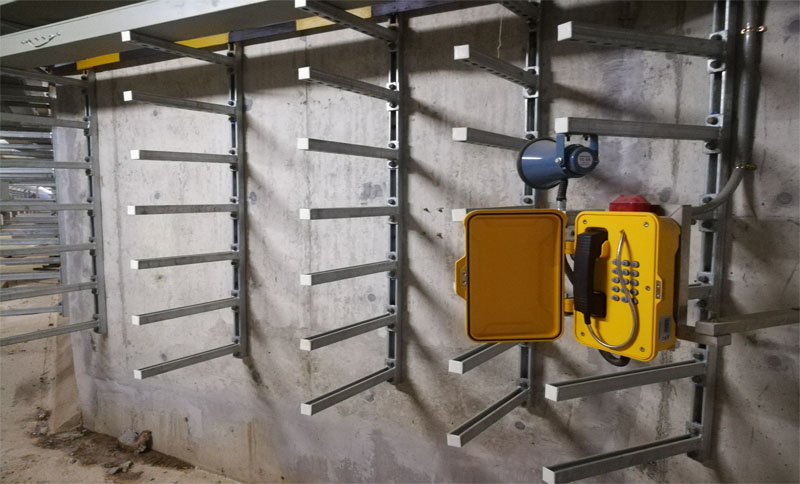

如上图所示，在监控中心安装我司自主产品IP核心调度服务器、调度台、光纤电话接入主机和对讲广播接警话机，设备接入监控中心的网络。在管廊内设备夹层安装光纤电话主机，舱室内安装光纤电话副机，光纤电话主机按顺序采用光纤直连成环接入光纤电话接入主机，确保光纤电话主机的通信网络冗余和高可用性，光纤电话副机通过电话线连接到光纤电话主机，一台副机故障不会影响到其它副机的正常工作，燃气舱需选用防爆产品。
无线通信系统由服务器、现场管控软件、WIFI网络、VOIP手持对讲机组成，如下图所示：
如上图所示，服务器和现场管控软件架设于监控中心，VOIP手特对讲机由运维人员随身携带使用，现场WIFI无线网络由无线AC和无线AP组网而成，整个系统可以实现运维人员之间音视频对讲、和中心以及所有固定电话之间打电话，和110、119、公网座机和手机之间打电话、将现场发现的问题拍照、拍视频上传到中心、中心定位运维人员的位置、中心查看运维人员巡逻的轨迹等功能，是运维人员工作的利器。
六、方案价值亮点
１）性价比高，技术成熟，安全可靠。
２）两芯电缆就解决了供电、信令、和话音传输，施工和接线简单方便，若需要广播功
能则需要输入DC12V或者AC220Ｖ电源。
４）不需要对副机进行任何参数设置，即装即用。
５）采用国际标准SIP协议，是一套开放的系统，遵循此标准的产品均可以接入系统，
兼容性非常强，让使用方没有后顾之忧；
6）系统提供二次开发接口，可与管廊平台无缝集成。
7）固定通信、无线通信、现场管控三结合。
