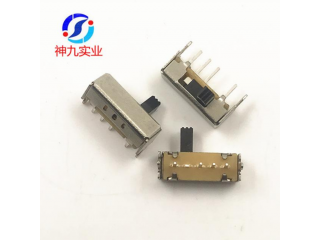

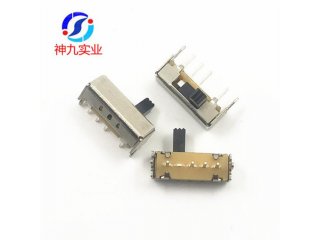

特价SK-13D01侧拨拨动开关1P3T小电流拨动开关插件90度

点击图片查看原图

额定发热电流: DC50V 0.5A
产品认证: ROHS
加工定制:
单价: 0.18元/个
起订: 100 个
供货总量: 10000 个
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 东莞市
有效期至: 长期有效
最后更新: 2020-03-24 10:00
浏览次数: 107
购买   加入购物车

公司基本资料信息
详细说明



  •
    • 包装方式: 1000PCS/包

    • 打样费用: 样品免费,新客户快递费到付

    • 价格说明: 量大优惠

    • 送货方式:快递或厂车运送

    • 付款方式:快递代收或转帐

    • 材 料: 铁壳+塑胶拨柄+弹片+PCB板+波珠

    • -----产品信息-----

    • 名称: 拨动开关 VERTICAL SLIDE SWITCH

    • 品牌: SJ/神九

    • 型号: SK-13D01VG4

    • 柄长: 常规为2-15MM  具体高度可按客户要求订做

    •
    •



拨动开关主要由以下部件通过相应的工艺处理后装配而成:



1.铁壳 (材质:一般为铁;处理工艺:通过电镀镍或者煲黑工艺处理,从而防止其氧化)

2.塑胶手柄(材材:一般为POM料,如有防火阻燃耐高温要求,则常选用PA尼龙料 处理工艺:注塑成型)

3.端子 (材质:一般为磷铜; 处理工艺:电镀银)

4.绝缘底板 (材质:电木板; 处理工艺:冲压成型)

5.接触码片 (材质:一般为磷铜; 处理工艺:电镀银)

6.圆形波珠 (材质:一般为不锈钢; 处理工艺:电镀镍)

7.弹弓 (材质:青铜; 处理工艺:冲压成型)

8.装饰油 (材质:红油或者绿油 化工油的一种,涂抹在端子与底板的接触部位,起装饰作用。一般要求无毒,环保)



拨动开关分为:立式拨动开关(SS系类)、横向拨动开关(SK系类)、微型(迷你)拨动开关(MSS和MSK系类)



拨动开关大小分为:大电流(一般用在家用电器)和小电流(一般用在电子玩具、电蚊拍等)



拨动开关各方面性能:

额定功率:DC50V 0.5A

工作温度范围:-20 ℃~60℃

一.电气性能规格

1.接触电阻测试:在微小电流(100mA)以下测试。

要求:必须达到30毫欧以下。

2.绝缘电阻测试:

输入500V DC电压1分钟,按以下接触方法测试:

(1) 接触端子之间. (2) 胶座体与排脚之间.

要求:必须达到100兆欧以上.

3.耐电压测试:

输入AC 500V(50-60Hz)电压,1分钟感度电流为0。5mA,按以下接触方法测试:

(1)排脚相互之间 (2)排脚与外壳之间

要求:没有绝缘破坏等异常.

二.机械性能规格

1.动作力常规为:250+_50gf      2.端子强度

在任意一个方向的先端上加力度(500gf)1分钟.

在排脚中没有裂开,菘动等异常,

要求:满足于机械,电器性能.

3.测试标准状态

在没有指定的情况下测试温度、湿度、气压如下:

(1) 温度为5℃~35℃   (2) 湿度为45%~85%   (3) 气压为80Kpa~106Kpa

三.耐久性

1.可焊性试验

端子顶部被浸入锡焊池中1㎜深,温并为230±5℃,时间为3 ±0.5秒.

注意:

(1)焊接时间应少于3秒   (2)焊接面积要有80%以上.

2.耐焊性试验

焊炉焊接的时候温度控制在260±5℃,过炉时间为3±0.5秒,于基板厚度为1.0㎜

手焊接的时候温度需控制在320±5℃,时间为3±0.5秒.

要求:必须满足本体无变形,满足于机械、电气能.

3.寿命测试

无负荷:操作者以每分钟60次的频率作100,000回之无负荷测试。

要求:

(1)接触电阻不能超于200mΩ   (2)其它、满足于机械、电器性能.

4.耐热试验

放置在温度85±2℃中测试96小时后,再放置正常室温中1小时来测定.

要求:外观无异常驻,满足于机械,电器性能.

5.耐冷试验

放置40±2℃。的相对湿度为90~96%环境中96小时后,

再将样板放在正常环境1小时后进行测试。

要求:外观无异常,满足于机械,电器性能.

6.潮湿试验

放置40±2℃。的相对湿度为90~96%环境中96小时后,

再将样板放在正常环境1小时后进行测试。

要求:外观无异常,满足于机械,电器性能.
















厂家货源真品:厂家一手货源,公司生产周期短,货品品质有保证。严格执行,IQC来料检查,IPQC生产巡查,OQC出货检测和 成品QA,层层把关,确保质量及对客户服务之承诺。
