高德数控GZ4228数控金属带锯床 自动进刀 自动退刀

点击图片查看原图

品牌: 山东高德数控
锯切能力: ●280■280W×280H
带锯条线速度: 27*45*69
带锯条规格: 27*0.9*3505
单价: 面议
起订: 1 台
供货总量: 99 台
发货期限: 自买家付款之日起 7 天内发货
所在地: 山东 枣庄市
有效期至: 长期有效
最后更新: 2020-08-28 15:56
浏览次数: 121
询价

公司基本资料信息
详细说明
 GZ4228全自动金属带锯床

 一、机床的主要用途:

  本机床用于切割高度≤280mm,宽度≤280mm的大型钢胚,亦可在选取适当的工艺参数后,切割各种黑色或有色金属材料。

二、机床的主要特征:

  1、机床通过机械、电气、液压的配合,具有自动夹紧、自动进刀、切割完毕锯架自动上升(即退刀)的功能。

  2、进给速度,在给定的范围内,可进行无级调整。

  3、由于其切削刀具,采用进口薄片的双金属带锯条,因此,切口窄,耗材少,所需动力小,是大、中型企、事业单位切割大型钢胚、大型模具钢胚的一种具有显节材又节能的切割刀具。

  4、加强型可调式钨钢夹持片,确保锯切精度。

  5、锯架上下升降,由紫外线接近开关,送料返回时,由紫外线接近开关(常开)。

  6、送料长度尺寸由光栅尺检测,光栅尺检测有效范围500mm。

  7、人机界面支持双通讯口联机功能,可同时连接2种不同通讯格式的,架构多机联机网络。

  8、可编程,全自动。

  9、光栅尺检测送料长度。

  10、材料夹紧采用油缸夹紧。

  11、可同时叠加多根材料锯切。

  12、线速度根据不同材料锯切,给定不同线速度,达到不同的锯切效率。

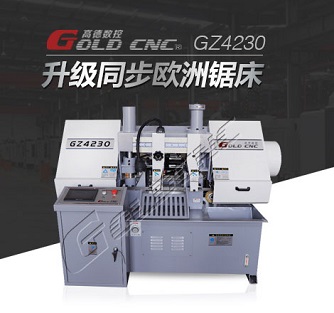

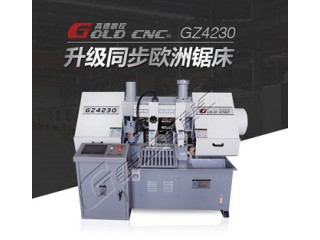

GZ4230-1

三、机床自动控制系统

  1、全自动控制人机界面通过机械、电气、液压的配合,具有自动送料、自动切削等系统来控制工作循环。

  2、在操作系统里分为手动与全自动工作,由人机界面转换控制。

  3、在带锯床上装有二组虎钳,一组用来锯料时夹紧,自动送料由另外一组虎钳夹紧通过油缸工作来控制送料。送料长度由紫外线接紧行程开关控制,送料时由光栅尺自动检测数据控制,由PLC转换锯床切割工作,自动送料返回。

  4、数控带锯床适用于大批量同规格材料锯切,性能稳定,效率高。  5、人机界面取代传统控制面板功能,数字设定、指示灯等,随时显示设备状态,操作指示,参数设定。(在人机界面电脑上输入锯切长度、锯切数量,轻松一按启动按扭LCD显示液晶屏,锯切输入锯切数量完成后,锯床自动停机等其它功能。

  6、由PLC可编程,设定锯切全过程的自动程序。

  7、送料长度采用光栅尺控制,准确精度高,长度误差<0.5mm。

  8、可由数控控制单程自动送料长度500mm。

四、赠送随机附件:带锯条两根,托料车一台,工具箱一套,合格证一份,使用说明书一本。

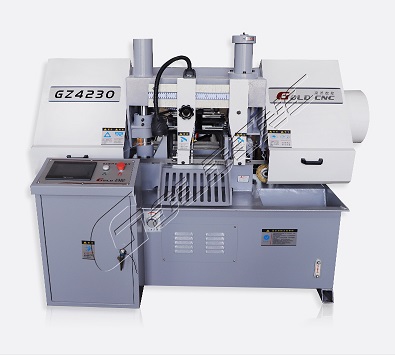

GZ4230-2

五、产品参数:

产品型号

GZ4228

 锯切能力Max.cutting(mm)

 ●280■280W×280H

锯条规格(mm)

3505×27×0.9

    带锯条线速度(mmin)

27、45、69

进给速度

无级调速

工作夹紧方式

液压

主电机功率(kw)

3

液压电机功率(kw)

0.75

冷却泵功率(kw)

0.04

外形尺寸(mm)

2370*1800*1500

六、关键件的选用:

电气

施耐德电气

轴承

日本NACHI轴承

减速机

博新

液压系统

汉达

油泵

龙头

电机

龙头

电气

施耐德

 我们的公司逐步进取,坚持“创新技术”的核心战略。各级销售网点300多个,拥有七个销售分公司或办事处,遍及全国三十个省、市、自治区。在欧洲、南美、亚洲、香港等国家和地区拥有合作的各级经销商。

高德的服务不只是硬核的技术,还有庞大的售后服务保障体系,产品保修一年,定期提醒用户维修保养。

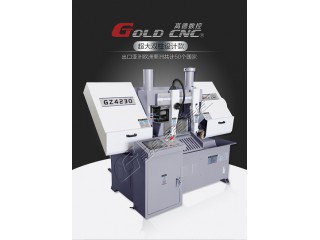

GZ4230-3
