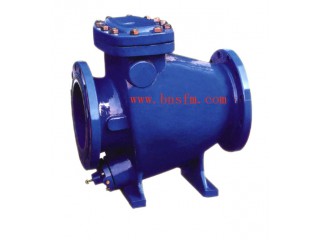

HH44X微阻缓闭止回阀,消水锤止回阀,水管道用逆止阀

点击图片查看原图

品牌: 博耐斯
型号: HH44X,HH46H,HH47X,HH48F
材质: 铸铁,铸钢,不锈钢等
使用介质:
单价: 面议
起订: 1 台
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 辽宁 沈阳市
有效期至: 长期有效
最后更新: 2023-07-26 10:05
浏览次数: 63
询价

公司基本资料信息
详细说明
 HH44X微阻缓闭止回阀,消水锤止回阀,水管道用逆止阀

HH44X微阻缓闭止回阀概述:

博耐斯HH44X微阻缓闭止回阀工作原理是靠进水口介质的流速水头作用,阀瓣自动开启使介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔,将活塞从活塞腔内推出。当水流停止时(或水泵突然停止运行时),由于阀瓣的自重和水倒流的作用,使阀瓣自动关闭。但是由于活塞处于推出位置,顶住阀瓣,使阀瓣不能将阀口全部关闭还剩余20%的开度使水流通过,这时就减弱了水锤压力。当阀瓣压在活塞的端部时,由于反作用力的产生,使活塞后腔的水阻止活塞退出,亦阻止阀瓣的关闭,这时只能通过微量调节阀缓缓流回隔离装置,使阀瓣徐徐关闭。阀瓣分成快速和缓慢两步关闭达到了既防逆又减弱水锤的作用。活塞伸出长短决定了阀瓣缓闭的开度。缓闭开度大,水锤小,延长关闭时间;反之,开度小,会产生破坏性水锤。

本产品在结构上采用了缓闭开度调节器,即用拉杆对活塞伸出的长度进行控制。管路的长短决定水锤峰值的周期,为了适应各种系统的缓闭时间的要求,本阀设制了一个微量调节阀,可根据水锤峰值到来的时间长短,控制活塞后腔压缩水的流量,也就是控制阀瓣的缓闭时间。关闭时间由0~60s任意调节。

止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受影响,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。微信:sy1668



HH44X微阻缓闭止回阀参数:

公称通径:DN40-DN1200

公称压力:1.6Mpa-2.5Mpa

适用温度:-10℃~85℃

适用介质:水、油

阀体材质:铸铁、铸钢、碳钢、不锈钢

连接方式:法兰连接

缓闭时间:0秒-60秒

法兰标准:GB/T 17241.6;GB/T 9113

试验标准:GB/T 13927;API 598



HH44X微阻缓闭止回阀特性:

①当水介质倒流时,阀瓣先速闭后缓闭,缓闭时间可在0`60秒内任意调节;

②当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍;

③介质倒流时,可调节到水泵倒转速度不超过电机额定转速的1.3倍。

HH44X微阻缓闭止回阀尺寸:


主要连接外形和尺寸:

DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500
L 200 230 290 310 350 400 480 500 600 700 800 900 1000 1100
H 300 300 320 354 350 380 500 580 670 730 820 920 950 1100



注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。

HH44X微阻缓闭止回阀主要由阀体、阀盖、阀板、平衡砣、活塞和调节阀组成,用于给排水管道,安装在水泵出口处用来防止介质逆流和消防破坏性水锤。具有阀瓣轻、开度大、节能、流体阻力小、消水锤结构 合理、密封性能好、耐磨损、使用寿命长、运行平稳、无振动、无噪音等。
