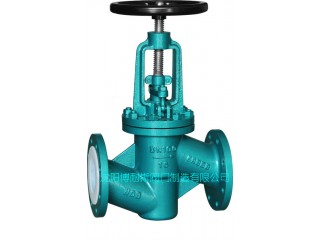

J41F直通式衬氟截止阀,抗腐蚀阀门,化工设备管道阀门

点击图片查看原图

品牌: 博耐斯
型号: J41F,J41F46
使用温度: 常温
材质: 铸铁,铸钢,锻钢,不锈钢等
单价: 面议
起订: 1 台
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 辽宁 沈阳市
有效期至: 长期有效
最后更新: 2023-07-26 10:05
浏览次数: 75
询价

公司基本资料信息
详细说明
J41F直通式衬氟截止阀,抗腐蚀阀门,化工设备管道阀门
 J41F直通式衬氟截止阀原理作用:

博耐斯J41F衬氟截止阀的启闭件是塞形的阀瓣,密封上面呈平面或锥面,阀瓣沿阀座的中心线作直线运动;J41F衬氟截止阀阀杆开启或关闭行程相对较短,并具有切断动作,使得它适合作为介质的切断或调节及节流使用。

    衬氟截止阀截止阀属于强制密封式阀门,所以在阀门关闭时,需向阀瓣施加压力,以强制密封面不泄漏。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少;同时,在介质作用下,这种形式的阀门也较严密。

    博耐斯J41F直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,表面均匀包覆一层FEP。

024-62657366

J41F直通式衬氟截止阀性能特点:

设计制造:GB 12233/GB 12235

结构长度:GB 12221

法兰尺寸:JB78/JB79

压力实验:GB/T 13927

J41F直通式衬氟截止阀技术参数:

公称通径 DN15-DN350 适用温度 -10℃-180℃
公称压力 1.0Mpa-2.5Mpa 适用介质 酸、碱、盐、王水、有机酸等强腐蚀性介质

J41F直通式衬氟截止阀部件材质:

零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
Z C P R PL RL
阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
阀杆 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/压盖 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) PTFE(F4) PTFE(F4)
活节螺栓 35 1Cr17Ni2 1Cr17Ni2
阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
螺母   0Cr18Ni9 0Cr18Ni9

J41F直通式衬氟截止阀外形尺寸:




公称通径 标准值 参考值
DN(mm) NPS L D D1 D2 f b Z-φd W D0 H WT(Kg)
PN 1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 150 105 75 55 2 16 4-φ14 100 245 270 7.6
25 1 160 115 85 65 2 16 4-φ14 120 250 270 8.2
32 11/4 180 135 100 78 2 18 4-φ18 140 260 290 12
40 11/2 200 145 110 85 3 18 4-φ18 140 285 320 14
50 2 230 160 125 100 3 20 4-φ18 160 300 335 18
65 21/2 290 180 145 120 3 20 4-φ18 180 355 400 26
80 3 310 195 160 135 3 22 8-φ18 240 400 450 40
100 4 350 215 180 155 3 24 8-φ18 240 455 495 50
125 5 400 245 210 185 3 26 8-φ18 280 530 560 65
150 6 480 280 240 210 3 28 8-φ23 320 610 650 85
200 8 495 335 295 265 3 30 12-φ23 360 650 770 150
250 10 622 405 355 320 3 32 12-φ25 400 690 810 245
300 12 698 460 410 375 4 34 12-φ25 400 730 845 295
J41F直通式衬氟截止阀,抗腐蚀阀门,化工设备管道阀门微信:sy1668
