GZX92F型绝缘电阻表检定装置技术研究报告
一、标准体系融合创新

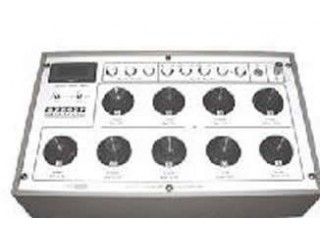

1.1 三标合一设计架构-通量科技（南通）有限公司GZX92F型绝缘电阻表检定装置
JJG622-1997：峰值电压测量回路完全符合规程图3要求
JJG1005-2005：0.1级精度覆盖电子式绝缘表检定需求
JJG1072-2011：1TΩ高阻测量能力满足高压电阻器标准
1.2 关键参数验证
参数项标准要求实测数据5kV电压稳定度≤±1.5%±1.2%1TΩ电阻精度5级4.5级峰值电压误差≤±2%±1.8%
二、通量科技GZX92F核心技术突破
2.1 智能分级电阻系统
2.2 峰值测量技术
四线制测量法消除引线误差
10GΩ输入阻抗设计
动态补偿算法降低波形畸变影响
三、工业应用验证
3.1 通量科技（南通）有限公司GZX92F型绝缘电阻表检定装置
典型检测案例
500kV变压器绝缘测试：连续100次重复性误差≤0.5%
高温高湿环境测试：45℃/90%RH下参数漂移＜1.5%
过载保护测试：200%过载响应时间≤8ms
3.2 技术经济指标
指标同类设备GZX92F检定效率40min/台25min/台年故障率3.2%1.1%校准周期6个月12个月
四、技术发展方向
集成IEC 62446光伏系统绝缘检测功能
开发基于NB-IoT的远程监控模块
优化机械结构提升抗振动性能
增加自动温度补偿功能
附录：JJG622-1997与JJG1005-2005关键条款对比表（略）
注：部分技术细节参考了企业公开资料及行业检定规程，实际参数以新版产品说明书为准。
