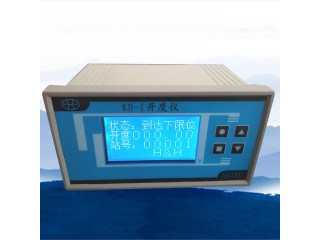

KD-I开度仪是针对水利，水电，水文行业的实际需要而研制的,它是相对独立同时又有模拟量信号输出以便组网的智能型闸门开度的测控装置。该仪器采用嵌入式微电脑控制技术，功能强大，性能稳定可靠，精度高，抗干扰能力强。是各种闸门、桥机、门机、起重机等设备的开度测控装置。适用于传感器和实际闸门开度为线性关系的场合，例如平板闸，也适用于非线性关系的场合，例如弧形闸以及多层钢缆卷筒等。非线性测量采用分段逼近法，即将整个量程分成若干分段（本显示器分10段），用户只要在显示器上根据实际测量设置好各段段末的开度值即可。对于线性测量只要预置第一段段末的开度值即可。
仪表采用多功能16位CPU进行运算和控制，仪器硬件设有看门狗自复位电路，软硬件采用多种抗干扰措施，能可靠的工作在各种工业环境中。仪表可设置各种参数，具有flash存储器，可存储各种预置参数，并能掉电永久保存。该仪表拥有RS485、继电器、4－20mA多种输出接口，便于组成网络控制系统。
KD-I仪表结构简单、外观美观、使用方便、可长期连续运行。
二、特点
1、全数字调校：所有参数设置通过面板上四个按键完成，所有设置或标定的参数都具有断电永久记忆功能；参数设定密码保护。
2、开度传感器无须机械调零，可任意点软件调零。
3、采用ModbusRTU通讯协议，波特率2400、4800、9600可设，可直接接入支持Modbus-RTU 协议设备的PLC、上位机组态软件的通讯网络中。
4、 小型化、闸门开度测量，中文液晶显示清晰、直观，人机交流方便。
三、技术参数
1、测量项目：开度1路，80米（MAX）
2、分辨力：1cm
3、测量精度：±2cm
4、显示方式：4*8位中文字库LCD显示。
5、传感器与显示器之间连接方式：485信号-4芯RVVP电缆；SSI信号-4芯RVVP电缆；格雷码信号-15芯RVVP电缆
6、传感器与显示器之间有线距离：SSI信号≤200M；格雷码或485≤1KM
7、输出数据远传方式： 4-20mA电流输出，对应量程可设置；485信号
8、报警、控制功能
1）报警控制信号：继电器触点。触点容量：3A24VDC，3A250VAC。
2）上限：当开度大于等于上限值时, 上限继电器触点吸合;
3）下限：当开度小于等于下限值时，下限继电器触点吸合;
4) 充水：开度值在充水位置和充水复位的区间内，继电器吸合。
9、显示器内单片微机加有Watchdog，以防止运行变乱。
10、使用条件：
环境温度：-25℃ ~ +60℃
相对湿度：≤95%(RH40℃)
供电电压：AC220 V ±10%～50Hz
功 耗：≤20W
11、显示仪尺寸：160（W）×80（H）×90（D）mm
屏装开孔尺寸：152（W）×76（H）mm
