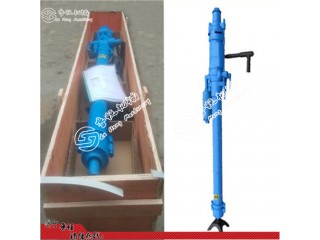

点击图片查看原图向上式风钻风炮钻 风动凿岩机
矿用采矿顶锚杆孔用向上凿岩机
YSP45向上凿岩机操作说明
YSP45向上式凿岩机主要用于采矿、竖井掘进及开凿天井中的凿岩作业，钻凿与地面成60°至90°方向的向上炮孔，也可用于安装瞄杆。
YSP45向上式凿岩机技术参数：
|
重量 |
44 |
千克（KG） |
|
外形尺寸（长*宽*高） |
1420*390*160 |
毫米（MM) |
|
缸径 |
95 |
毫米（MM) |
|
活塞结构行程 |
47 |
毫米（MM) |
|
气腿推进行程 |
750 |
毫米（MM) |
|
气腿气缸内径 |
74 |
毫米（MM) |
|
工作气压 |
0.4-0.63 |
兆帕（Mpa） |
|
冲击能 |
≥73.5（0.63Mpa） |
焦耳（J） |
|
凿岩耗气量 |
≤113.3（0.63Mpa） |
升/秒（L/S） |
|
凿岩冲击频率 |
≥46（0.63Mpa） |
赫兹（HZ） |
|
扭矩 |
≥21（0.63Mpa） |
牛·米（N·M） |
|
使用水压 |
0.3 |
兆帕（Mpa） |
|
气管内径 |
25 |
毫米（MM) |
|
水管内径 |
13 |
毫米（MM) |
|
适宜钻孔直径 |
34-42 |
毫米（MM) |
|
适宜最大凿岩深度 |
6 |
米（M） |
|
工作温度 |
—30~50 |
度（℃） |
|
钎尾规格 |
22*108 |
毫米（MM) |
|
FY500A型注油器 |
||
|
重量 |
2.5 |
千克（KG） |
|
容油量 |
500 |
毫升（ML） |
