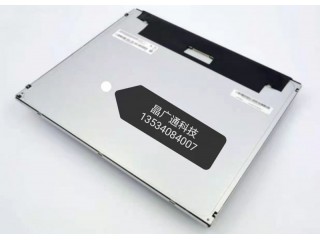

一：友达19寸工业液晶屏M190ETN01.0基本信息

品 牌 友达（AUO）

液晶屏型号 M190ETN01.0

工作温度 0 ~ 50 °C

存储温度 -20 ~ 60 °C

当前生产状态 量产中

二：友达19寸工业液晶屏M190ETN01.0结构特征

液晶屏尺寸 19.0英寸

点分辨率 1280（RGB)*1024(SXGA)

像素排列 RGB垂直条状

宽高比 5:4（宽:高）

点间距 0.098*0.294mm（横*竖）

像素间距 0.294*0.294mm（横*竖）

面板重量 1.70Kgs (Typ.)

表面处理 雾面，Hard coating(3H)

显示区域 376.32(横) × 301.056(竖)

外观尺寸 396.0*324.0mm（横*竖）

外观尺寸 11.4 (Max.) mm (厚度)

触摸屏 无

三：友达19寸工业液晶屏M190ETN01.0光学特征

显示模式 TN，常白显示，透射式

面板亮度 250 cd/m² (Typ.)

对比度 1000:1 (Typ.) (透射)

显示颜色 16.7M (6-bit +Hi-FRC)

显示色域 72% NTSC (CIE1931)

响应时间 3.6/1.4 (Typ.)(Tr/Td) ms

可视角度 85/85/80/80 (Typ.)(CR≥10)

白色色度 Wx:0.313; Wy:0.329

白色变动 1.25/1.33 (Typ./Max.)(9 points)

四、友达19寸工业液晶屏M190ETN01.0发光系统

灯管位置 侧入式光源(底部)

光源类型 WLED

光源寿命 30K(Min.) (Hours)

背光电路 无

五、友达19寸工业液晶屏M190ETN01.0信号接口

信号大类 LVDS (2 ch, 8-bit)

接口类型 端子

接口脚距 1.0 mm

接口数量 1pcs

接口脚数 30 pins
