型号 参数 |
sMAX04BM |
sMAX04BM-U100 |
sMAX04BM-CL100 |
|
|
相机 |
||||
|
传感器型号 |
GSENSE2020BSI |
|||
|
传感器类型 |
CMOS图像传感器 |
|||
|
光谱范围 |
200nm-1100nm |
|||
|
像元尺寸 |
6.5µm x 6.5 µm |
|||
|
靶面尺寸 |
1.2” |
|||
|
分辨率 |
2048 x 2048 |
|||
|
帧率 |
72.5fps@2048x2048 72.5fps@1024x1024 |
89fps@2048x2048 100fps@1024x1024 |
108fps@2048x2048 108fps@1024x1024 |
|
|
内存 |
512MB (4Gb) |
|||
|
转换增益 |
11bit |
1.03 |
||
|
12bit |
0.42(HCG) 13.33(LCG) |
|||
|
12bit CMS |
0.43 |
|||
|
12bit Global reset |
0.44(HCG) 1.92(LCG) |
|||
|
HDR 11HL |
0.58 |
|||
|
HDR 12HL |
0.54 |
|||
|
动态范围 |
11bit |
61.38dB |
||
|
12bit |
59.73dB(HCG) 67.17dB(LCG) |
|||
|
12bit CMS |
64.12dB |
|||
|
12bit Global reset |
58.63dB(HCG) 61.27dB(LCG) |
|||
|
HDR 11HL |
91.83dB |
|||
|
HDR 12HL |
86.02dB |
|||
|
读出噪声 |
11bit |
1.69e- |
||
|
12bit |
1.72e-(HCG) 23.25e-(LCG) |
|||
|
12bit CMS |
1.07e- |
|||
|
12bit Global reset |
2.08e-(HCG) 6.62e-(LCG) |
|||
|
HDR 11HL |
0.97e- |
|||
|
HDR 12HL |
1.78e- |
|||
|
满井电荷 |
11bit |
1.98ke- |
||
|
12bit |
1.67ke-(HCG) 53.07ke-(LCG) |
|||
|
12bit CMS |
1.71ke- |
|||
|
12bit Global reset |
1.78ke-(HCG) 7.66ke-(LCG) |
|||
|
HDR 11HL |
37.85ke- |
|||
|
HDR 12HL |
35.56ke- |
|||
|
信噪比 |
11bit |
32.97dB |
||
|
12bit |
32.22dB(HCG) 47.25dB(LCG) |
|||
|
12bit CMS |
32.34dB |
|||
|
12bit Global reset |
32.49dB(HCG) 38.85dB(LCG) |
|||
|
HDR 11HL |
45.78dB |
|||
|
HDR 12HL |
45.51dB |
|||
|
灵敏度 |
1.1x108e-/((W/m2).s)@550nm |
|||
|
暗电流 |
Typical: 0.45e-/s/pix@ -30℃ die temp |
|||
|

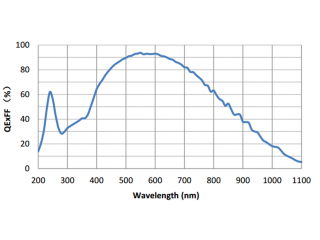

量子效率 |
95%@560nm |
|||
|
曝光时间范围 |
12us-300s |
12us-10s |
12us-10s |
|
|
增益范围 |
1x – 21x |
1x |
1x – 21x |
|
|
快门模式 |
卷帘快门 / 全局复位 |
|||
|
Binning模式 |
软件2x2，3x3，4x4，硬件FPGA 2x2 |
|||
|
数据接口 |
USB3.0 |
USB3.0 |
Cameralink |
|
|

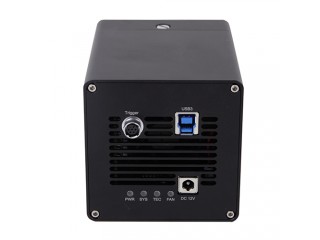

数字IO |
1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口 |
|||
|
数据格式 |
Mono 11 / Mono 12 / Mono 16 |
|||
|
制冷温差 |
低于室温40摄氏度 |
|||
|
一般参数 |
||||
|
供电方式 |
12V电源适配器供电 |
|||
|
功耗 |
<25W |
|||
|
温度 |
工作温度 -30~60℃，储藏温度-40~85℃ |
|||
|
湿度 |
20%-80%，无冷凝 |
|||
|
尺寸 |
80*80*101.5 |
|||
|
重量 |
860g |
|||
|
镜头接口 |
C接口 |
|||
|
软件 |
提供SDK开发包 / ToupView / 基于Delsa采集卡的CLView软件 |
|||
C:彩色； M:黑白；
|
其他硬件参数 |
|
|---|---|
|
光谱响应范围 |
200-1100nm (各型号光谱响应范围不同，详细参数请查看各型号产品手册) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整/黑白相机不提供 |
|
色彩还原技术 |
Ultra-Fine颜色处理引擎/黑白相机不支持 |
|
捕获/控制SDK |
Native C/C++,C#, DirectShow, Twain和Labview |
|
记录方式 |
图像和视频(自由运行或触发操作) |
|
制冷方式* |
双级循环式热电制冷系统，低于环境温度40度以下，精准可控)(视传感器型号略有差别) |
|
IO接口 |
1路光耦隔离输入，1路光耦隔离输出，2路直连GPIO |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
外部电源供电，DC12V，3A |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) OS X (Mac OS X) Linux |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB3.0高速接口，兼容USB2.0接口 CL接口相机：PCIE插槽的电脑 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
订购代码
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
动态范围/SNR
FPS/分辨率
位深度
采样平均
曝光时间
sMAX04BM
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
72.5@2048 x2048(11-bit ADC)
72.5@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-U100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
89@2048 x2048(11-bit ADC)
100@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-CL100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2"(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
108@2048 x2048(11-bit ADC)
108@1024 x1024(11-bit ADC)
8Bit / 11bit / 12bit / HDR16Bit
1x1
2x2
12μs~10s
sMAX16AM-U3-CL
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 AM -U3-CL-GPS
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16BM-U3-CL
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 BM -U3-CL-GPS
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
订购代码
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
动态范围/SNR
FPS/分辨率
位深度
采样平均
曝光时间
