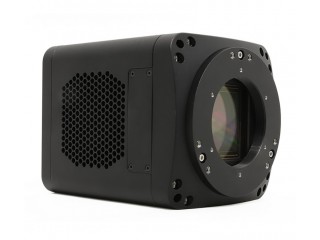

sMAX16AM GSENSE4040 420万 紫外相机 9um像元
点击图片查看原图
产品: 浏览次数:39sMAX16AM GSENSE4040 420万 紫外相机 9um像元
品牌: touptek
传感器型号: GSENSE4040
芯片,像元尺寸: 3.2” ,9µm x 9µm
光谱范围: 300nm-1000nm
单价: 面议
最小起订量: 1 1
供货总量: 9999 1
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2025-05-25 11:11
  询价


«上一个产品    下一个产品»
详细信息

产品名 sMAX16AM sMAX16BM
传感器型号 GSENSE4040 GSENSE4040BSI
光谱范围 300nm - 1000nm 200nm - 1100nm
Peak QE 73.94%@600nm 90%@550nm
应用场景 支持紫外、可见、近红外波段 支持紫外、可见、近红外波段
控温能力 温差可达 40 摄氏度 温差可达 40 摄氏度
分辨率 4096 x 4096 4096 x 4096
像元大小 9um 9um
快门类型 卷帘快门 卷帘快门
接口 USB3 / Cameralink,支持同时输出 USB3 / Cameralink,支持同时输出
ADC 12-bit ADC / 16-bit combined HDR 12-bit ADC / 16-bit combined HDR
帧率 USB3:20fps;Cameralink:23fps USB3:20fps;Cameralink:23fps
内存 8Gb 8Gb
模式支持 HCG / LCG / HDR、Global Reset HCG / LCG / HDR、Global Reset
读出噪声 4.0e- 2.3e-
最大信噪比 49.3dB(LCG 2.8x) 45.9dB(LCG 3x)
动态范围 82.5dB(16bit HDR12HL) 85dB(16bit HDR12HL)
触发控制 支持外部 IO 触发控制 支持外部 IO 触发控制
4040芯片
光谱曲线图

订购代码

传感器型号与尺寸

像素(μm)

G光灵敏度
暗电流
动态范围/SNR

FPS/分辨率
位深度

采样平均

曝光时间

sMAX04BM

4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)

6.5 x 6.5

1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)

72.5@2048 x2048(11-bit ADC)
72.5@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit

1x1
2x2

12μs ~1h

sMAX04BM-U100

4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)

6.5 x 6.5

1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)

89@2048 x2048(11-bit ADC)
100@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit

1x1
2x2

12μs ~1h

sMAX04BM-CL100

4.2M/GSENSE2020BSI(M,UV,RS)
1.2"(13.31x13.31)

6.5 x 6.5

1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)

108@2048 x2048(11-bit ADC)
108@1024 x1024(11-bit ADC)
8Bit / 11bit / 12bit / HDR16Bit

1x1
2x2

12μs~10s

sMAX16AM-U3-CL

16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)

9x9

23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)

20@4096 x 4096(U3)
80@2048 x 2048(U3)
23@4096 x 4096(CL)
90@2048 x 2048(CL)
8Bit / 12bit / 16Bit

1x1
2x2
1x1
2x2

12μs~1h

sMAX16 AM -U3-CL-GPS

16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)

9x9

23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)

20@4096 x 4096(U3)
80@2048 x 2048(U3)
23@4096 x 4096(CL)
90@2048 x 2048(CL)
8Bit / 12bit / 16Bit

1x1
2x2
1x1
2x2

12μs~1h

sMAX16BM-U3-CL

16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)

9x9

26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)

20@4096 x 4096(U3)
20@2048 x 2048(U3)
23@4096 x 4096(CL)
23@2048 x 2048(CL)
8Bit / 12bit / 16Bit

1x1
2x2
1x1
2x2

12μs~1h

sMAX16 BM -U3-CL-GPS

16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)

9x9

26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)

20@4096 x 4096(U3)
20@2048 x 2048(U3)
23@4096 x 4096(CL)
23@2048 x 2048(CL)
8Bit / 12bit / 16Bit

1x1
2x2
1x1
2x2

12μs~1h

C:彩色; M:黑白;

其他硬件参数

光谱响应范围

200-1100nm (各型号光谱响应范围不同,详细参数请查看各型号产品手册)

白平衡

ROI 白平衡/手动Temp-Tint调整/黑白相机不提供

色彩还原技术

Ultra-Fine颜色处理引擎/黑白相机不支持

捕获/控制SDK

Native C/C++,C#, DirectShow, Twain和Labview

记录方式

图像和视频(自由运行或触发操作)

制冷方式*

双级循环式热电制冷系统,低于环境温度40度以下,精准可控)(视传感器型号略有差别)

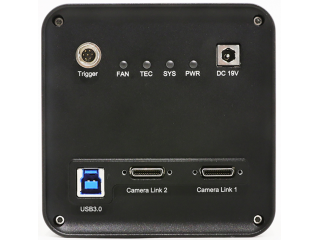

IO接口

1路光耦隔离输入,1路光耦隔离输出,2路直连GPIO

相机工作环境

工作温度(摄氏度)

-10~ 50

贮存温度(摄氏度)

-20~ 60

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

外部电源供电,DC12V,3A

软件运行环境

操作系统

Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位)

OS X (Mac OS X)

Linux

计算机配置

CPU:Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB3.0高速接口,兼容USB2.0接口

CL接口相机:PCIE插槽的电脑

显示器:17”或以上

CD-ROM

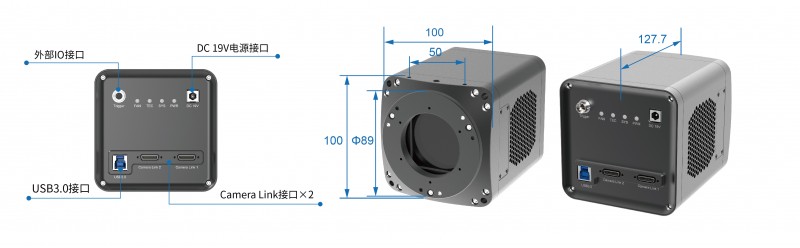

sMAX16AM-BM-U3-CL_DIM

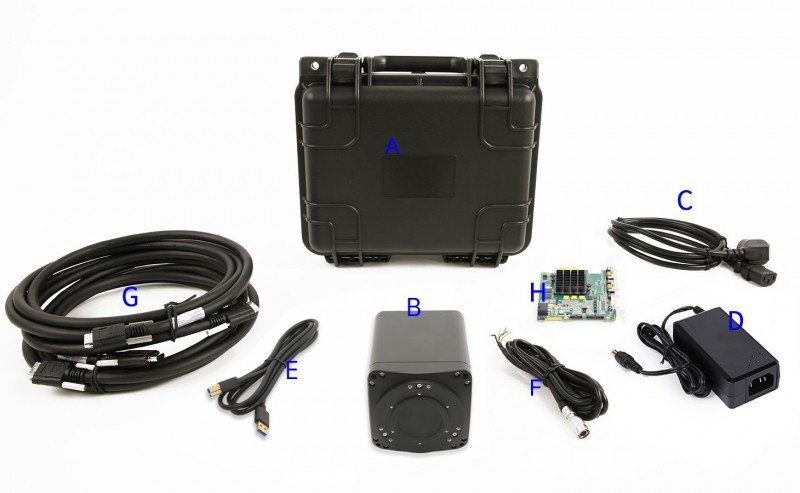

A

包装箱规格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton),这里图中未示出(TBD)

B

3-A仪器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒);单个外包装纸箱尺寸:L:28.2cm W:25.2cm H:16.7cm

C

sMAX系列USB3.0接口的相机一台

D

干燥管

E

电源适配器: 输入: AC 100~240V 50Hz/60Hz,输出: DC 12V 3A

F

高速USB3.0 A公到B公镀金头数据线/1.5m

G

I/O线缆

H

CD (驱动及应用软件, Ø12cm)

sMAX_info3
