品牌:北京微能汇通电力技术
额定频率:50Hz or 60Hz
额定二次电流:5A or 1A
工频耐压:3kV , 1min
起订:10台
供应:925台
发货:3天内

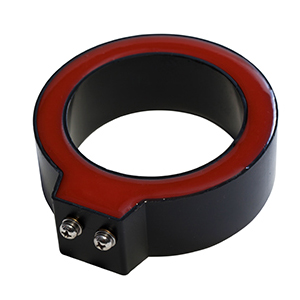

LSTC-10双电缆套管式电流互感器适用于10kV交流电力系统中供用电设备的电流、电能测量和微机保护。该电流互感器具有体积小、重量轻、便于安装等特点，已在紧凑型环网开关柜、电容器等电器设备中广泛应用。
该型电流互感器的环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护。其体积小、重量轻，占用空间小，固定在环网开关柜、电容器等电器设备的套管上，简便快捷，和谐美观。
依据电流变比、准确级和额定负载的不同，该系列电流互感器分为以下几种类型，具体参数详见各型号对应的参数表。
LTC套管互感器系列概要:
|
型号 |
电流比1V/5V |
额定负载范围 |
规格尺寸(mm) |
|
LTC1-10 |
50～600A |
≤10VA |
φ116×φ78×35 |
|
LTC2-10 |
50～600A |
≤15VA |
φ130×φ82×40 |
|
LTCJ1-10 |
50～600A |
≤20VA |
φ116×φ78×70 |
|
LTCJ2-10 |
20～600A |
≤25VA |
φ130×φ82×80 |
|
LTC3-10 |
75～600A |
≤10VA |
φ125×φ85×50 |
|
LTC4-10 |
50～600A |
≤20VA |
φ155×φ76×80 |
|
LTC5-10 |
50～600A |
≤20VA |
φ135×φ85×50 |
|
LTC6-10 |
100～600A |
≤10VA |
φ125×φ82×35 |
|
LTC7-10 |
50～600A |
≤20VA |
φ116×φ72×70 |
|
LTC8-10 |
100～600A |
≤10VA |
φ特定×72φ×75 |
|
LTC9-10 |
50～600A |
≤15VA |
φ165×φ100×35 |
|
LTCS-10 |
100～600A |
≤10VA |
φ105×φ75×35 |
|
LZW20-10 |
100～600A |
≤10VA |
φ166×φ85×40 |
|
LZW28-10 |
100～600A |
≤10VA |
φ155×φ110×80 |
|
LSZC-10 |
50～1200A |
≤20VA |
φ特定×φ45×100 |
|
LSTC-10 |
250～1200A |
≤20VA |
φ特定×φ75×54 |
尺寸图：
