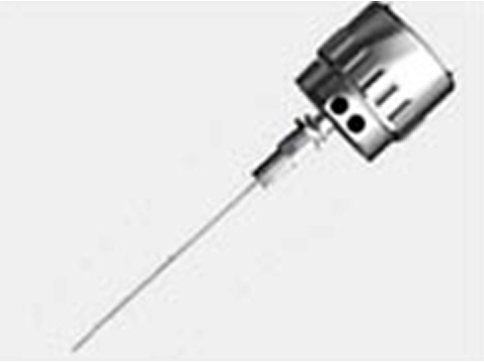

一、FT8010系列射频导纳物位计的工作原理
点位射频导纳技术与传统电容技术的重要区别是采用了三端技术和测量参量的多样性。电子单元中心端测量信号与同轴电缆中心线连接，然后连接到传感器中心端上。同时同轴电缆屏蔽层悬浮在一个幅度非常小又非常稳定的，但与测量信号等电位，同限位，同频率，但又没有直接电气关系即互相隔离的电平上，其效果相当于，测量信号经过一个增益为“1”，驱动能力很强的同相放大器，输出与同轴电缆屏蔽层相连，然后再连到传感器的屏蔽层上。地线是电缆中另一条独立的导线。由于同轴电缆的中心线与外层屏蔽存在上述关系，所以二者没有电位差，也就没有电流经过，即没有电流从中心线漏出来，相当于二者之间没有电容或电容等于零。因此电缆的温度效应，安装电容等也就不会产生影响。
二、FT8010系列射频导纳物位计针对挂料的独特优势
针对于传感器上的粘附物料（称为挂料）影响问题，采用一种新的传感器结构——五层同心结构，最里层是中心探杆，中间是屏蔽层，最外面是带安装螺纹的地层，用绝缘层将其分别隔离起来。与同轴电缆的情况是一样的，中心探杆与屏蔽层之间没有电势差，即使传感器上挂料阻抗较小，也不会有电流通过，电子仪器测量的仅仅是从传感器中心到对面罐壁的电流，因为屏蔽层能阻碍电流沿传感器返回流向容器壁，因而对地电流只能经传感器末端通过被检测物料到对面容器壁。虽然屏蔽层与容器壁之间存在电势差，两者之间有电流流过，但该电流不被测量，不影响测量结果，这样就将测量端保护起来，不受挂料的影响。只有容器中的物料确实上升接触到中心探杆时，通过被测物料，中心探杆与地之间才能形成被测电流，仪器检测到该电流，产生有效输出信号。
三、技术参数
四、产品选型
