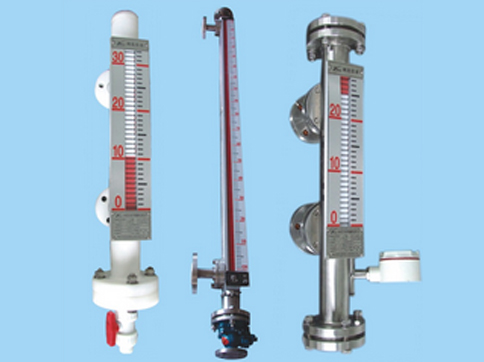

全防腐磁翻柱液位计（衬氟）

一、概述

UHZ（F）系列全防腐磁翻柱液位计（衬氟）是一种新颖的现场安装直能够读式液位仪表及变送单元，采用优质不锈钢材料，按化学工业部颁发的磁性液位计标准HG/T21584制造，同时提供内衬PTFE（聚四氟乙烯）的磁翻柱液位计，液位计的接液部分材质全部采用聚四氟乙烯，可广泛应用于各类石化，化工企业，测量任何种类，任意浓度的强酸，强碱及强氧化剂等工艺介质的液位。液位计变送器部分，全部采用优质进口OKI干簧管，SMD（贴片）制造；配上变送器，可将液位或界面信号经电路放大，转换为标准的二线制4-20mA电流信号，实现远距离检测，指示，记录与控制。

二、特点

* 结构坚固，耐温，防腐，抗震

* 标准4-20mA电流远传，抗干扰，通用性强

* 聚四氟乙烯防腐，性能优异，PE防腐耐温80℃

* 指示清晰，观察方便

* 活套法兰结构，易安装

* 变送，显示功能一体，使用更方便

三、主要技术指标

1.工作压力等级：负压，常压，1.6MPa

2.测量范围：L=300-6000mm

3.测量管外径：57/63mm

4.电器接口：M20*1.5内螺纹

5.隔爆等级：Ct4

6.最高介质温度:-70~150℃

7.介质粘度：<150cP

8.介质密度：>0.5g/cm3

9.使用环境温度：0~80℃

10.法兰连接：公制，英制由用户指定

11.电源：DC24V

12.显示误差：±10mm

13.变送输出：4~20mA DC

14.负载电阻（24VDC）：0~500Ω
