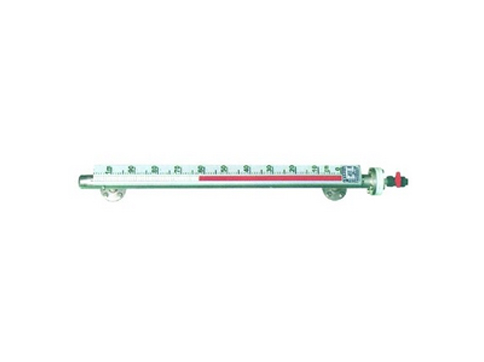

标准型磁浮子液位计的详细介绍

结构原理

标准型磁浮子液位计的检测管内装有一组干簧管和精密电阻，当管外磁浮子随液位上下变化时，检测管内位于液面处的干簧依次接通使变送器的电阻值发生变化，接线盒内的转换电路模块将其阻值转换成电流输出。

技术参数

测量范围：300～8000mm

精确度:±1.5%fs(测量范围大于1000mm

电源:24vdc(15～35v)24v电源可由本公司显示仪表提供

功耗: ≤720mw

输出信号:4～20ma二线制

工作压力：1.6 mpa  2.5mpa

工作温度:uhz-517b54标准型:-35～120℃

介质密度: 0.5～2.0g/cm3

介质粘度: ≤0.8pa s  3pa s

防爆标志:隔爆型:d ⅱbt4～t6；本安型:ib ⅱct4～t6

外壳防护:ip65

连接法兰标准:采用化工部hg20593-97 dn100 pn1.0凸面法兰标准制造,其它标准请用户注明.

电气接口：2个m20＊1.5内螺纹

订货须知

●请按选型表注明各项参数；

●注明介质名称、温度及压力；

●注明介质密度及粘度；

●注明流量范围：最大、最小、常用流量；

●若选用法兰连接，请提供法兰规格 、两法兰端面间距离、材质及法兰标准。
