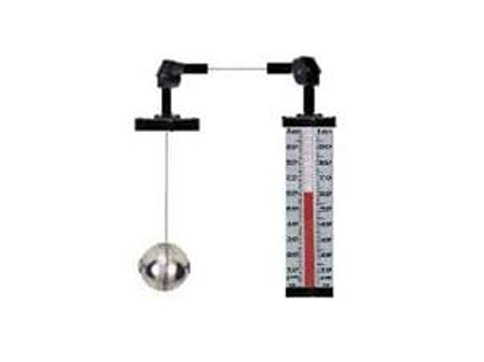

浮标液位计

一、浮标液位计的技术参数

测量范围：0-20m（任选）

批示误差：±20mm

工作压力：常压或±200mmH2O

介质温度：-30℃~300℃

介质密度：≥0.6g/cm3

接液材质：不锈钢、碳钢、聚氯乙烯

与容器连接方式：法兰或螺纹

法兰：DN50，JB/T81-94，HG20593-97

螺纹：G2″

二、安装使用的注意事项

1．该液位计出厂时为散件装箱，用户须在现场组装后再行安装。开箱时，请核对部件是否齐全。

2．标尺板通过支撑板焊接在容器侧面，标尺板要与水平面垂直。

3．导索上、下连接件的安装：底端连接件为焊接式安装；顶端连接件可焊接安装，也可钻孔（φ12）螺栓（M10）安装，订货时请注明。

4．导索与上、下连接件的锁紧方法。将导索一端从连接件的连接孔向外穿出，再将锁扣从导索尾端穿入，而后锁紧。导索余头长度要适当，不要过长或过短。

5．浮标两根导向钢索必须平行且拉紧，并与水平面垂直，垂直度允差角应≤5°。

三、供货成套性

1、浮标一个；

2、牵引索一条；

3、导向索两条（带导向索型），锁扣10个；

4、导向索上、下端连接件4个（带导向索型）；

5、横向导管组件一套；

6、标尺板、重锤一套；

四、订货须知

订货时请提供下列数据：型号规格、测量范围、介质标尺与浮标之间距离、材质。
