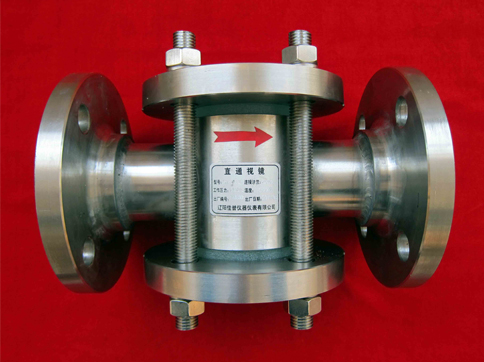

直通视镜图1

直通视镜

2019-05-25 11:400询价

价格	面议
发货	辽宁辽阳市付款后3天内
品牌	瑞鑫
库存	10000套起订1套

产品详情

详细介绍

直通视镜

一、直通视镜的概述

直通视镜是用于观察管路内流体流动状态的监视装置，广泛用于石油、化工、医药等领域。

二、直通视镜的特点

●结构简单、安装方便、使用寿命长；

●可视性好、直观、可靠。

三、技术参数

型号	结构形式	介质温度	工作压力	公称直径	材质表示方法
SJ-B	玻璃管式	<200℃	0.25~2.5MPa	15~200mm	Ⅰ碳钢 Ⅱ不锈钢 Ⅲ聚氯乙烯 Ⅳ衬里
SJ-P	直通式
SJ-Y	直通异径式
SJ-S	三通式
SJ-F	浮球式

SJ-B型结构尺寸

PN=0.25MPa
DN	外形尺寸		玻璃管		重量	标准 HGS07-126
DN	H	L	直径	厚度	kg≈	标准 HGS07-126
20 25 40 50 65 70 80	360	140 170 170 170 195 230 230	62 90 90 90 116 114 144	6 7 7 7 8 8 8	7.8 10.6 11.7 12.4 17.2 21.3 24.2	01～8 02～8 03～8 04～8 05～8 06～8 07～8

PN=0.6MPa
DN	外形尺寸		玻璃管		重量	标准 HGS07-127
DN	H	L	直径	厚度	kg≈	标准 HGS07-127
20 25 40 50 65 70 80	360	165 175 178 190 195 220 230	93 98 106 118 123 129 155	10 10 12 12 15 15 15	8.7 10.0 11.4 13.3 18.0 21.9 25.9	01-1～8 02-1～8 03-1～8 04-1～8 05-1～8 06-1～8 07-1～8

四、产品选型

直通视镜产品选型

五订货须知

●请注明产品型号、规格、介质、压力、温度、材质、法兰标准

●有特殊要求请注明
