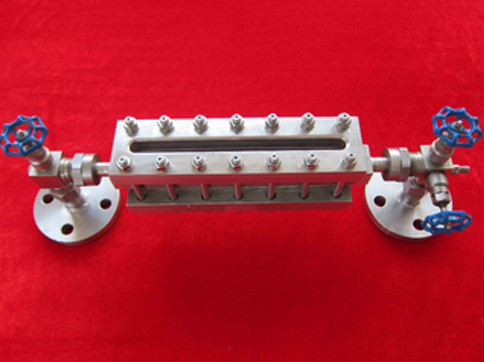

一 防腐不锈钢玻璃板液位计的性能与参数
|
项目
|
性能与参数
|
|
公称压力（MPa）
|
2.5
|
4.0
|
6.3
|
|
试验压力（MPa）
|
3.75
|
6.0
|
9.45
|
|
介质温度℃
|
≤225
|
≤250
|
≤200
|
|
阀门型式
|
球阀、旋塞阀
|
针阀
|
针阀
|
|
通径
|
DN25
|
DN20
|
DN20
|
|
安装中心距mm
|
250、300、330、350、440
|
|
观察孔高mm
|
145
|
165
|
195
|
|
执行标准
|
JB/T9245-1999
|
说明：
1）黑白显示公称压力最大为2.5MPa；反光显示公称压力最大为4.0MPa。
2）透光显示介质为水，压力4.0MPa、6.3MPa加云母片。
二 防腐不锈钢玻璃板液位计的安装
安装前要检查液位计是否完整，液位计表体连接管两端通孔有无堵塞，检查液位计中心距与锅炉中心距是否相符。液位计与锅炉连接步骤如下：1、下阀门与锅炉管法兰连接；
2、转动液位计表体，将液位计观察孔对准视液方向，把阀门上下端大螺母同阀门连接、紧固；
3、在冬季，要待液位计升至室温后再安装，安装后待液位计预热后再使用。
三 防腐不锈钢玻璃板液位计的使用与保养
1、采用有钢球自动闭锁装置阀门的液位计，在开始使用时，先将气阀（上阀）和水阀（下阀）少许打开，当液汽压力平衡后务必再将阀门安全打打开。
2、锅炉在运行中要卸下表体时，先关闭水汽阀门，再按图2所示卸掉上阀门接头螺栓，然后松开下阀门大螺母即可将表体取下；
3、据现场分析，用汽路冲洗液位计，会加速液位计视镜的腐蚀，为避免用汽路冲洗液位计，视镜挂污可用毛刷刷洗（加适量去污剂效果更好），以延长液位计视镜的使用寿命；
4、液位计表体上的密封垫、视镜、阀门上的密封圈等，长时间使用会发生磨损、腐蚀和老化，应在适当时机更换；
5、刷洗锅炉时要把液位计卸下，避免挂垢或堵塞；
6、在停炉时，把液位计刷洗干净后将水放掉，如长期信炉，应把液位计取下刷净晾干放在通风干燥的库房中保存。
※特别提示：视镜在使用中被腐蚀是正常现象，腐蚀速度与使用压力、温度、水质、冲洗频次及冲洗方法有关。视镜被腐蚀后，要影响液位显示效果，或者造成视镜破裂，应及时更换。
四、订货须知
1、订货时请注明介质、温度、压力、安装中心距、法兰通径。
2、特殊规格与厂家协商订购。
