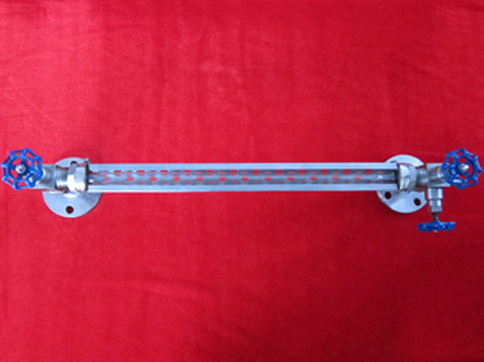

玻璃管液位计

一、概述

玻璃管液位计主要用于直接指示各种罐、塔、槽、箱等容器内介质液位的高度。

二、结构原理

液位计上、下阀门的法兰（或螺纹G3/4″）与容器连接构成连通器，通过玻璃管可直接读得容器内介质液位的高度。

在仪表上、下阀门内均装有钢球，当玻璃管因意外损坏时，钢球能在容器工作压力的作用下，阻塞通道，以防止容器内介质外流。

三、技术参数

测量范围：300、500、600、800、1000、1200、1400、2000mm

工作压力：≤2Mpa

工作温度：≤200℃

连接型式：A平法兰 DN20 PN1.6 HG20594-97；B凸法兰 DN20 PN1.6 HG20594-97；C螺纹   G3/4″

自封闭压力：≥0.3Mpa

可视长度：L1

公称长度：L

四、订货须知

请按选型标记填写，另注明工作压力、工作温度、法兰口径及执行标准，特殊要求请注明。
