性能指标

• 视频驱动带宽：350MHz @ -3dB (HT1101AR_BR_CR　HT1001BR-P)
  680MHz @ -3dB (HT1101DR)
• 视频驱动增益：6-12dB @ 全带宽 (HT1101AR_BR_CR　HT1001BR-P)
  6-12dB @ 0-50MHz, 12dB @ 50-150MHz (HT1101DR)
• 视频输出回损：大于20dB@ 10MHz (HT1101AR_BR_CR_HT1001BR-P)
  大于22dB@ 10MHz (HT1101DR)
• 色散扭曲校正：2-64nS延时补偿(HT1101CR-D)
• 图像偏移校正：10-380像素自动搜索捕捉(HT1101OR)

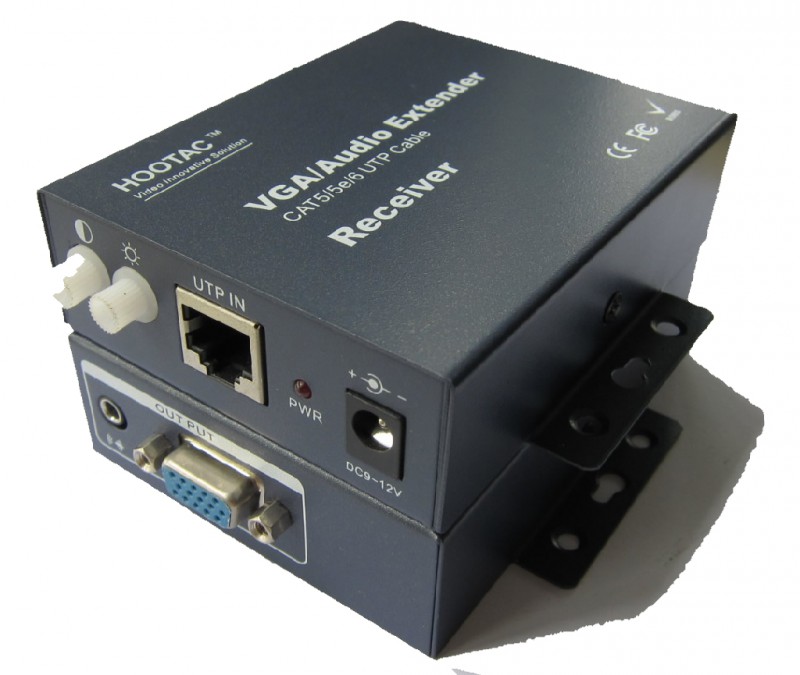

• 双绞线输入口：RJ45母头插座
• 双绞线输入阻抗：100欧姆
• RJ45视频输入信号：0-2Vp-p (100欧姆负载)
• RJ45音频输入信号：-2.5V 至+2.5V
• RJ45音频输入阻抗：10k 欧姆
• VGA输出接口：HD15针母头
• VGA输出信号：0-0.7Vp-p (75欧姆负载)
• VGA输出阻抗：75 欧姆
• 音频输出接口：3.5mm立体声音频插座
• 音频输出阻抗：300－600 欧姆
• 电源供电：+9V或+12V DC/ 500mA　(或双绞线POE供电)
• 安装尺寸：160x84X33mm -HT1101R　95X97X28mm- HT1101RM

产品功能

• 采用广播级带宽平衡均衡传输方式，抗共模干扰能力强
• 单根非屏蔽双绞线实时点对点传输VGA图像和音频信号
• 使用CAT5/5E或CAT6以上规格非屏蔽网线，成本低、布线灵活
• 即插即用，无需任何操作系统限制，无需输件安装调试
• 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
• 具有6-12dB增益、6-9段均衡补偿，确保信号高保真还原
• 2-64nsRGB扭曲延时色散校正，10-380像素图像偏移校正
• 电源LED指示、视频和音频输入信号LED指示(可选)
• VGA+双绞线传电源(POE)和RS232-RS485转换(可选)
• 行场信号数字整形电路，兼容非标准VGA－RGBHV接收设备
• 兼容HT1101-2/3/4/5/6/8/16/32 分播式及HT1102T_04T局端式VGA音频发送器
• 内置视频输入输出端静电浪涌保护、热插拨及地电位差抑制电路
• SMT制造工艺，镀锌板金属丝印机壳，确保连继工作时可靠散热
• 24X7X365 全天侯连续工作，性能稳定可靠
