产品名称：CLASS Ⅰ级 N-PE雷电流保护器_DEHNgap M 255(FM) 产品编号：Pro200961014810
产品型号：DEHNgap M 255(FM)
更新时间：2009.06.10
浏览次数：1202
详细说明：

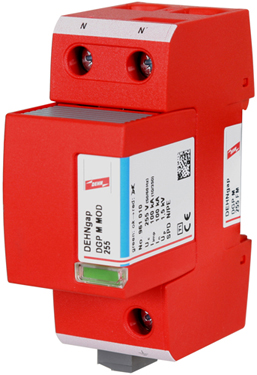

DEHNgap M 255(FM)
DEHNgap M 255 (FM) Dimension drawing DEHNgap M 255(FM) Basic circuit diagram DEHNgap M 255(FM)
-总电流避雷器尤其适用于TT系统“3+1”电路中的N线和PE线之间的保护，依据IEC60364-5-53
-沿面放电火花间隙技术
-工作状态/故障状态视窗指示，适用型号DEHNgap M
DEHNgap M 255(FM)技术参数
| DEHNgap M 255 | DEHNgap M 255(FM) | |
| 依据EN 61643-11, SPD | 1级 | 1级 |
| 依据IEC 61643-1, SPD | Ⅰ级 | Ⅰ级 |
| 交流最大持续工作电压UC | 255V | 255V |
| 雷电冲击电流 (10/350μs) Iimp | 100kA | 100kA |
| 标称放电电流 (8/20μs) In | 100kA | 100kA |
| 电压保护水平 Up | ≤1.5kV | ≤1.5kV |
| 工频续流遮断能力 Ifi | 100kArms | 100kArms |
| 响应时间 tA | ≤100ns | ≤100ns |
| 暂态过电压(TOV) UT | 1200V/200ms | 1200V/200ms |
| 工作温度范围（并联） TUP | -40℃ … +80℃ | -40℃ … +80℃ |
| 工作温度范围（串联） TUS | -40℃ … +60℃ | -40℃ … +60℃ |
| 工作状态/故障指示 | 绿 / 红 | 绿 / 红 |
| 最小安装导线截面积 (N,PE,〨） | 10mm2单股线/软线 | 10mm2单股线/软线 |
| 最大安装导线截面积 (N,PE） | 50mm2多股线/35mm2软线 | 50mm2多股线/35mm2软线 |
| 最大安装导线截面积 (〨） | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 |
| 安装方式 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 |
| 外壳材料 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 |
| 防护等级 | IP 20 | IP 20 |
| 尺寸 | 2 mods, DIN 43880 | 2 mods, DIN 43880 |
| 遥信触点类型 | — | 浮动切换触点 |
| 交流切换能力 | — | 250V/0.5A |
| 直流切换能力 | — | 250V/0.1A; 125V/0.2A; 75V/0.5A |
| 遥信终端的横截面积 | — | 最大1.5mm2单股线/软线 |
| 订购信息 | ||
| 型号 | DEHNgap M 255 | DEHNgap M 255(FM) |
| 货号 | 961 101 | 961 105 |
| 包装单位 | 1 pc (s) | 1 pc (s) |
