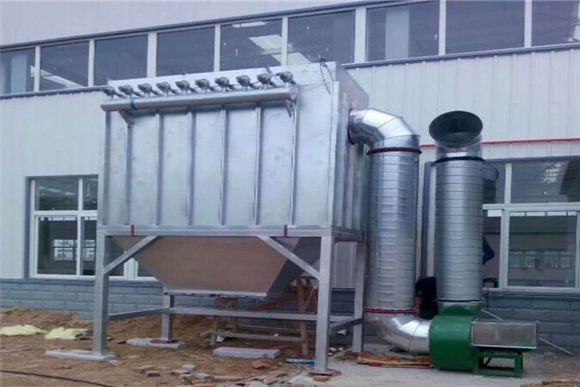

木工除尘系统由除尘器主体、沉降管道、物料输送和粉尘分离等几部分组成。工作中产生的粉尘经负压管道抽送到沉降管道进行初次沉降，沉降粉尘由刮板输送至负压管道一端，由卸料器卸入输送管道进行输送分离循环；悬浮粉尘由主负压管道经风机吹入除尘器进行分离，分离后的粉尘经刮板输送至卸料器卸入输送管道进行输送分离循环，洁净空气由回风管道导入室内。输送管道中的粉尘由输送风机，旋风分离器进行循环分离，分离后的粉尘由卸料器卸入粉尘料仓。
木工除尘系统采用粉尘自降与滤袋强滤联合方式设计，即气流由除尘器中部箱体进入，从上箱体的过滤联箱排出，气流流动的方向与粉尘落入灰斗的方向相反，而且净化后的空气能够直接从出风口排出，不但大大降低了除尘器的阻力，减少了风机的负载，更节省了动力的消耗。还有利于粉尘的沉降。
木工袋式除尘设备工作原理
木工除尘系统的设计：
本方案的设计思想，由于木工设备在加工过程中产生的粉尘浓度大，采用脉冲布袋除尘技术，达到回收粉尘、净化废气的目的。
1、在除尘器出风口与风机的进口联接我们设计为软联接，因风机高速运转带来的震动；在风机的出口设计有，以降低因风机高速运转产生的噪声；
2、为方便对除尘器的检修与观察，我们在除尘器灰斗下部设计有有机玻璃观察（检修）门；系统管道4-6米之间采用法兰连接，5m左右设计有检修门；便于观察管道里面粉尘沉降的情况及清理；
3、针对木材粉尘的亲水特，粉尘在有一定的水分的含量下容易结块，在除尘器灰斗里面架拱成桥导致堵料现象，我们在除尘器灰斗设计有振动器，进行辅助清灰，减少人工辅助清灰的工作；
4、除尘系统电气控制
通风除尘系统需要配套风机和空气压缩机，驱动需要三相四线制的电源，除尘器清灰要配用脉冲控制仪。脉冲仪安装在除尘器的附近。要求将电缆拉至控制柜内总开关上桩。同时请提供公共接地极，方便地线连接。
我公司可根据客户的具体需求，免费为客户量身设计制做图纸，与客户工厂相匹配的木工除尘系统。并可根据客户的需求设置按装远程操控和卸灰报警系统，实现一键操控。
