结构特征
1、机座，其上方围设形成有一内部空间，该内部空间前侧形成有一入风口，其上方顶板预定部位更贯设有一连通内部空间的出风口;
2、抽风装置，具有装设于机座上方的风箱壳体，该风箱壳体设有一吸风口及一排风口，该吸风口与机座的出风口相连通
3、马达，装在风箱壳体外部，带动位于风箱壳体内部的扇叶轮转动，将气体自吸风口吸入，再由排风口排放;
4、过滤层，具有复数过滤板，纵向安装定位于机座内部空间前侧的入风口部位，以形成第一道过滤层;第二道过滤层，具有复数过滤板，是以开口朝上的V形排列分别安装定位于机座内部空间的上方前、后部位，且开口二侧的过滤板大致与机座上方的出风口等距，以形成第二道过滤;
5、阻隔装置，具有复数隔板，分别围设于机座入风口外侧的周围预定部位，以形成喷漆空间;
6、另还有一个工作架，至少具有一个工作台，装设于机座入风口底缘的外侧部位，以供置放欲喷漆的工作对象。

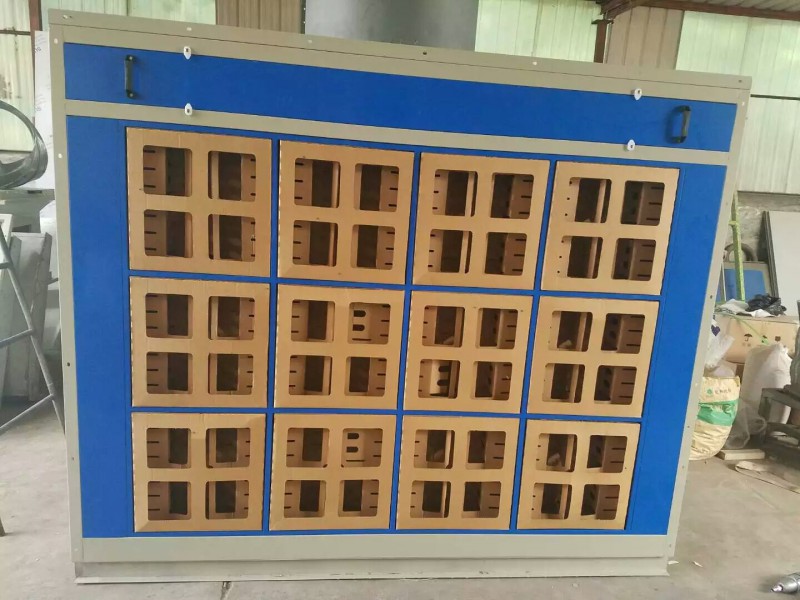

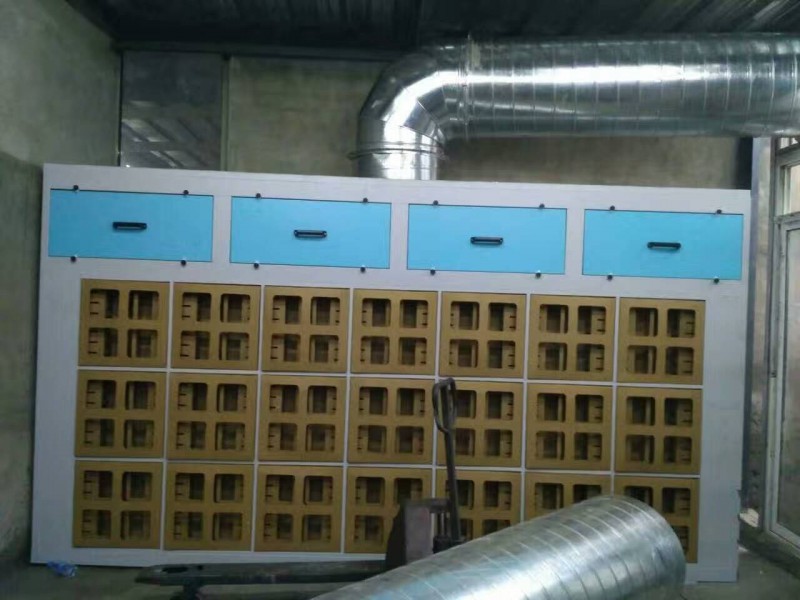

干式喷漆台在每一个过滤室中，孔的排列产生一种文氏管或气旋效应，强迫涂料微粒降落在过滤室底部，气流则从孔中排出，这种分离的高效率来源于这种文氏管效应。根据喷射产品性质的不同，分离率达到了96%。即使是那些又粘又重的涂料，表面都很少会出现堵赛的现象。纤维抟质过滤器，能阻隔每一微小喷涂物。
干式喷漆台通常采用材料:冷轧板、镀锌板、不锈钢。
