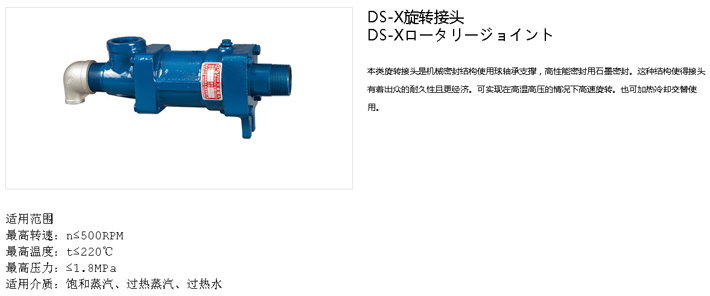

青岛克兰旋转接头DS-G/DS-GF/DS-X/DS-XF旋转接头

 D型旋转接头是专门适用于热水专用的系列产品。采用了波纹补偿器和浮动密封环作动密封的主要形式，其密封可自由得到调节与补偿，使密封更可靠、稳定，其密封装置采用外装式结构，使端面比压呈下降趋势，有效地降低了磨损。

压力:≤1.8MPa

转速：≤500RPM

温度≤220℃

适用介质:饱和蒸汽、过热蒸汽、过热水

简介：

空心轴通过螺纹或法兰连接到辊子或辊筒上，为主要的旋转部件，与设备作同步运动。密封环与空心轴和波纹补偿器共同组成浮动的双端面密封性不好等缺点。密封环由经过浸渍的碳石墨制成，具有良好的自润滑性，从而降低磨擦和摩损，提高了使用寿命；密封环磨损后，由波纹补偿器借助于弹簧的压力随时得到补偿。轴承的使用一方面起支撑作用，同时又提高了旋转精度，降低了磨擦扭矩。另外，壳体上设有观察孔，通过观察孔随时观察到密封环的磨损及密封情况。

结构特点：

采用双端面密封，结构较复杂。滚动轴承使磨擦扭矩相对减小，不锈钢波纹管补偿器使旋转接头更耐腐蚀，且弹簧外装不与介质接触使密封更可靠。与设备相连的外管是主要的旋转部件。平面密封环靠定位套定位浮动在外管、补偿器间并组成双端面密封磨擦副；弹簧随时提供密封所需的端面压力。为了便于观察密封环磨损及密封状况，在壳体上设有观察孔。在高温时轴承应请注意定期润滑。



型号：

DS-G/DS-GF/DS-X/DS-XF型旋转接头

适用范围：转速：≤500RPM

温度：≤220℃

压力：≤1.8MPa

适用介质：饱和蒸汽、过热蒸汽、过热水适用领域：广泛应于钢铁、造纸、橡胶、纺织、玻璃、医药、化工等行业
