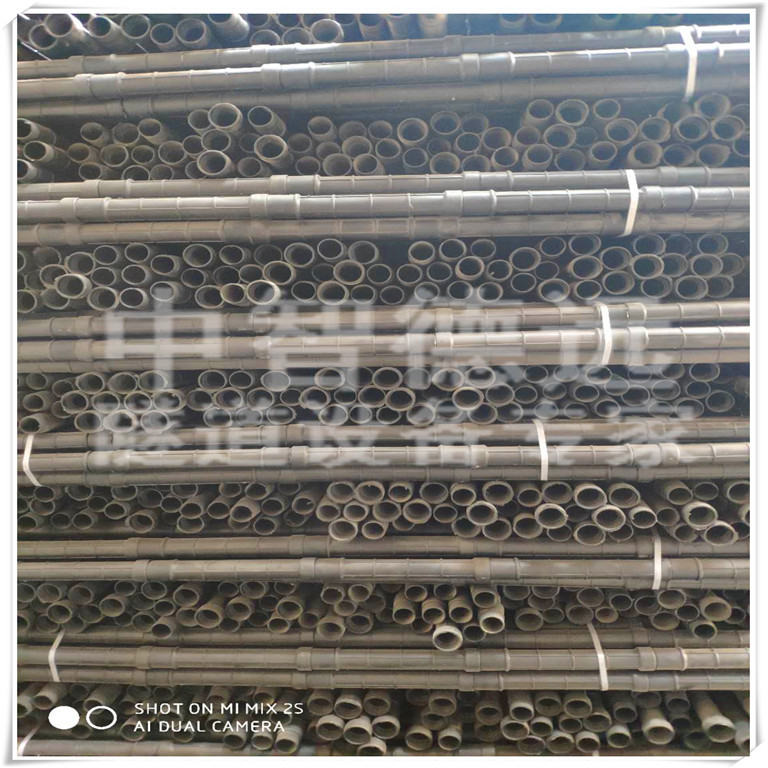

袖阀管结构主要由Ф48 mmPVC外管，橡胶套，堵头，接头，盖帽、6分镀锌注浆链接管，注浆器止浆圈，堵头，接头，盖帽，PVC链接胶，等组成。

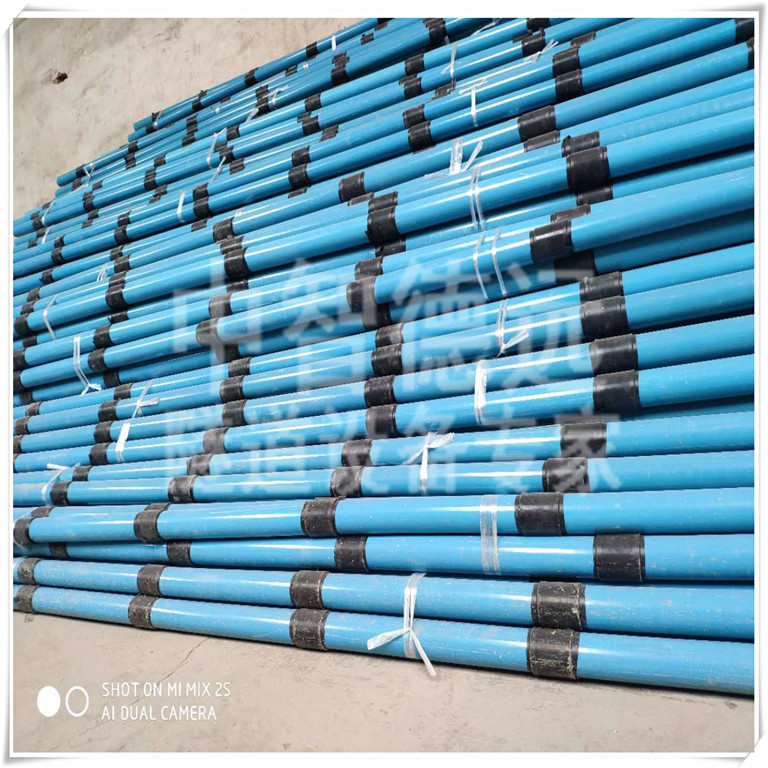

袖阀管注浆法采用的单向密封阀管除特殊情况下采用钢管外，一般采用的是钙塑聚丙烯制造的塑料单向阀管，其内壁光滑，接头有螺扣，端部有斜口，在阀管首尾相接时保证接头部位光滑，使注浆芯管在管内上下移动方便无阻，其外壁有加强筋以提高抗折能力。塑料阀管分有孔、无孔两种，在加固范围内设置的是有孔塑料单向阀管，在其有孔部位外部，紧套着根据测定爆破压力为 4.5MPa 的橡胶套覆盖住注浆孔，这样就可保证浆液的单方向运动。
袖阀管注浆法通过孔内封闭泥浆、单向密封阀管、注浆芯管上的上下双向密封装置减小了不同注浆段之间的相互干扰，降低了注浆时冒浆、串浆的可能性。袖阀管注浆法特殊的注浆孔结构使注浆施工时可根据需要灌注任一注浆段，还可进行同一注浆段的重复施工。
PRC 型自行密封式双向密封芯管是依靠配置在注浆芯管出浆段两侧的聚氨酯密封环与阀管内壁形成密封，主要用于以水泥、粉煤灰、膨润土为主的浆液，该种浆液较稠，呈悬浊液状，所以在注浆过程中稍有压力，其聚氨酯密封环就有效地起到密封作用。
