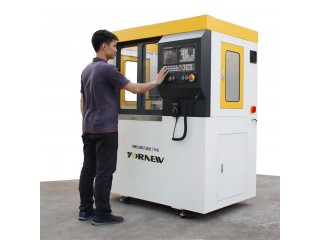

实验室用五轴数控加工中心



单价 面议对比
询价 暂无
发货 广东佛山市付款后3天内
品牌 佛山育能装备
过期 长期有效
更新 2025-06-04 16:30


佛山市顺德区育能装备有限公司

企业会员第5年
资料未认证
保证金未缴纳
详细说明
 实验室用五轴数控加工中心适合小零件加工、科研单位五轴零件加工,高校、职业五轴数控教学等。紧凑设计,占地面积小,空间利用率高. 5轴联动,配置YORNEW M5五轴联动数控系统,适用国际通用程序.工位快速换刀系统,使用气压0.6 Mpa.模块化设计,易于维护,可靠、耐用、高性价比.

微型五轴CNC机床



产品特点

1、 使用220伏电压,占地小,耗电少,采用全封闭安全设计结构,提高观摩安全性的同时又保障机器的结构稳固性美观;

2、高强度树脂砂铸件,功能加大,5轴联动,配置YORNEW M5五轴联动数控系统,适用国际通用程序,故障自动检测报警功能、断电记忆功能;

3、配置精密高速主轴单元100-24000rpm,变频G指令控制主轴转速,主轴电机功率1.5Kw;

4、配置10工位斗笠式刀库,使用气压0.6 Mpa,可极大提高复杂产品的加工效率及加工精度;

5、采用C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨,各轴施以预拉减少热变形,定位及重覆精度高;

6、XYZAC轴采用伺服电机,移动速度8000mm/min;

7、机器采用雷尼绍激光干涉仪精确检测,确保各轴精度背隙,保证定位精度;

8、带工冷冷却系统,配有5轴电子手脉三档可调极大地方便操作和对刀,机器配置有自动间歇润滑系统;

9、配有移动脚轮和水平脚垫,方便设备的移动与定位;





实验室用五轴数控加工中心技术参数



项目

单位

参数

整体结构

床身材料

套

灰铸铁HT250

机床外形尺寸

mm

1360×990×1800

五轴工作台                              加工范围

工作台尺寸

mm

Ø110/450×160

工作台承重

Kg

20

X轴行程

mm

300

Y轴行程

175

Z轴行程

270

A轴行程

deg

+30~-120°

C轴行程

±360°

主轴

主轴锥孔

/

ISO20

转速(max)

rpm

24000内藏式

锥孔跳动精度

N·m

2um

功率

km

1.5KW

冷却

主轴冷却

/

水冷循环

工件冷却

/

水冷或风冷可选

刀库

刀具长度

mm

100

刀库形式

/

斗笠式

刀库容量

把

10

换刀方式

/

固定位置

换刀时间

s

8

数控系统

五轴联动系统

套

YORNEW M5

轴电机类型

XYZAC轴电机

/

XYZ轴750W伺服电机

AC

轴200W伺服电机



旋转轴

减速机构与减速比

/

A轴谐波减速100:1

C

轴谐波减速50:1



安全防护

便利性

/

带脚轮可移动

进给

切削进给速度范围

mm/min

1-4000

快速移动速度

X轴

mm/min

≥8000

Y轴

Z轴



A轴

rmp

30



C轴

rmp

60

定位精度

定位精度

X轴

mm

≤0.03

Y轴

≤0.03

Z轴

≤0.03

A轴

″

±16

C轴

±12

重复定位精度

X轴

mm

≤0.02

Y轴

≤0.02

Z轴

≤0.02

A轴

″

±8

C轴

±6
