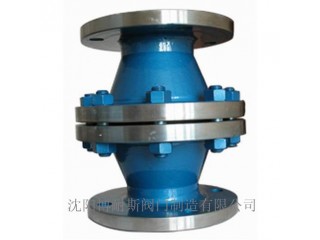

管道阻火器,阻爆燃型管道阻火器主要用途
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
管道阻火器,阻爆燃型管道阻火器主要性能
1、阻止火焰的通过。
2、水压试验2.4MPa无渗漏。
管道阻火器,阻爆燃型管道阻火器参数尺寸图:
| 阀体材料 | 碳钢WCB、不锈钢304、316、 |
| 阻火芯件材料 | 不锈钢防爆阻火波纹板 |
| 密封件材料 | 耐油石棉橡胶、四氟PTFE |
| 环境温度 ℃ | ≤480 |
| 公称压力（MPa） | 0.6~5.0 |
| 防爆 | BS5501:ⅡA、ⅡB、ⅡC |
管道阻火器,阻爆燃型管道阻火器主要外形尺寸
| 型号 | 重量 ( Kg/台） |
PN (MPa) |
外形尺寸（mm） | 螺栓 | ||||
| K | D | DL | L | 数量 | 螺纹 | |||
| GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 |
保养与维修
为了确保阻火器的性能达到正常使用,对阻火器应定期检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
