品牌科隆

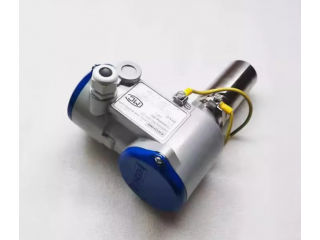

DWM 电磁流量变送器用于测量导电液体，胶体和悬浮液的流量。
■DWM 2000 流量变送器，4－20 mA 电流输出
特点
■ 普通型，防护等级 IP66，相当于 NEMA4。
潜水型，防护等级 IP68，适用于敞开式管道和容
易被洪水淹没的环境场合，可配普通型和加长型
传感器
■测量部件为不锈钢，陶瓷，铂。
■戒指温度：-25℃~150℃环境温度：－25－＋60
℃
■工作压力：25 MPa
■电子部件在不中断过程条件下可换
■ 管道管径:DN 50~DN400(传感器长度 137mm)
DN50~DN1000(传感器长度 217.7mm)
■ 如果用户管道口径大于 DN1000 ，可选用
DWM1000/2000/L（加长型）
测量原理
导体在磁场内运动可产生感应电压 U。被测液体
就是一种导体，它的流动方向与磁场方向 B 垂直，产
生的感应电压 U与流经测量管的流体流速 v 成正比：
U＝k×B×v×D k 仪表常数
B 磁感应强度
v 介质流速
D 电极间距
电压 U即两个电极（铂电极和接地电极）之间的
电压。
