加工定制
是
品牌
YOKOGAWA/横河
型号
eja120
类型
智能差压变送器
测量范围
5~500（kPa）kPa
测量介质
水/油/气/液压
展开

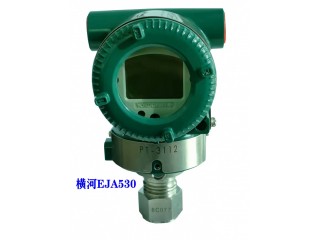

EJA /120E/430E/530E微差压压力变送器 横河川仪
EJA /120E/430E/530E微差压压力变送器
测量 度: ±0.055%
稳定性： ±0.055%量程上限/60个月（M、H和V膜盒）
测量范围：0.5KPa-14MPa
调零：膜盒上下限范围内零点可任意调，分辨率0.01%，用表头的设定开关可调校量程
信号输出：4-20mA HART数字通讯协议
电源供电：DC24V
环境温度：-25-80°C
接液温度：1-40-120°C
过程隔离膜片：不锈钢、哈氏合金、蒙乃尓、有色金属等。
连接方式：螺纹连接 灌充液：硅油与惰性液
防爆等级：隔爆;dⅡCT6 本安：iaⅡCT4
技术参数
EJA110E 差压变送器
膜盒类型 F膜盒 L膜盒 M膜盒 H膜盒 V膜盒
测量范围 -5~5kPa -10~10kPa -100~100kPa -500~500kPa -0.5~14MPa
(-20~20inH2O) (-40~40inH2O) (-400~400inH2O) (-2000~2000inH2O) (-71~2000psi)
测量量程 0.5~5kPa 0.5~10kPa 1~100kPa 5~500kPa 0.14~14MPa
(2.0~20inH2O) (2~40inH2O) (4~400inH2O) (20~2000inH2O) (20~2000psi)
度 ±0.055% ±0.055% ±0.055% ±0.055% ±0.055%
防护等级 IP66/IP67，NEMA 4X
防 规格 NEPSI, FM，CENELEC ATEX，CSA，IECEx
输出信号 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，FOUNDATION?现场总线或PROFIBUS PA两线制数字通信
电源 BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（带避雷器） 10.5~30V DC(本安、n型，非易燃型)
数字通讯(BRAIN和HART: 16.6V DC） HART (1~5V)：9~28V DC
Fieldbus:9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC)
环境温度 -40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (内藏显示表)
过程温度 -40~120℃ (-40~248℉) (普通型)
工作压力 16MPa(2300psi) 25MPa(3600psi)
安装 2-inch管安装
接液部件材质 膜盒 F316L SST或 316L SST(膜片: 哈氏合金C-276)，哈氏合金C-276，钽，蒙乃尔
容室法兰 ASTM CF－8M，哈氏合金C-276，蒙乃尔
外壳 铸铝合金、抗腐蚀铸铝合金、ASTM CF－8M不锈钢
