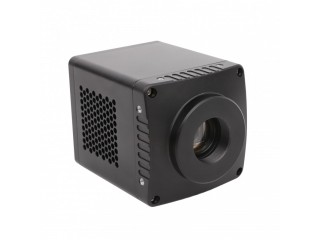

SWIR1302KMB-10G 130万900-1700 万兆网 短波红外相机

型号

参数

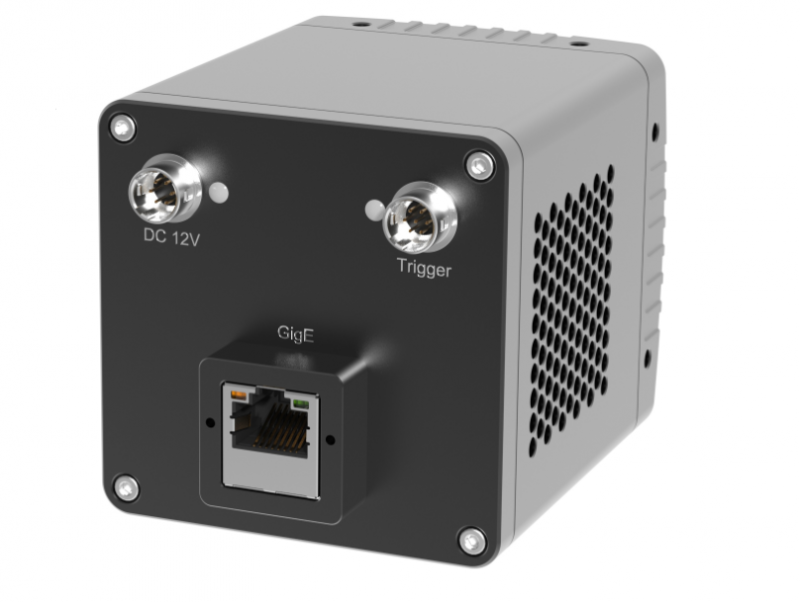

SWIR1302KMB-10G

130 万像素1.5”InGaAs 10G 相机

相机

传感器型号

国产 1280x1024

传感器类型

InGaAs CMOS 图像传感器

光谱范围

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

1.5”

ADC

14-bit

帧率&分辨率

200fps@1280 x 1024

内存

512MByte

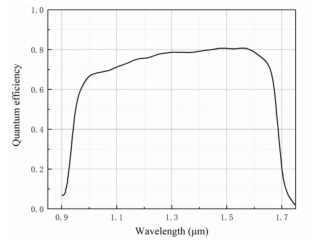

QE

≥70@1.55μm

转换增益

1μV/e- (LG) ，16μV/e- (MG) ，53.3μV/e- (HG)

动态范围

69.2dB(LG) ，63.2dB(MG) ，57.4dB(HG) *1（仅参考）

读出噪声

1.3DN(LG) ，2.7DN(MG) ，5.0DN(HG) （仅参考）

满井电荷

1.9Me- (LG) ，118.75Ke- (MG) ，33.75Ke-(HG) *1

最大信噪比

65.4dB(LG) ，48.5dB(MG) ，40.7dB(HG) （仅参考）

暗电流

30fa@0.1V&18℃（仅参考）

曝光时间范围

25µs~5s

快门模式

全局快门

数据接口

10GigE

数字 IO

1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口

数据格式

Mono 8 / Mono 14

制冷温差

低于室温 40 摄氏度

一般参数

供电方式

DC12V 供电

功耗

8.4W（TEC OFF）/ < 16W（TEC ON）

温度

工作温度-30~60℃ , 储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

68mm×68mm×89.8mm

重量

485g

镜头接口

M42

软件

完整的 SDK 开发包/ToupView

型号

参数

SWIR1302KMB -CL200

130 万像素1.5” InGaAs Cameralink 相机

相机

传感器型号

国产 1280x1024

传感器类型

InGaAs CMOS 图像传感器

光谱范围

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

1.5”

ADC

14-bit

帧率&分辨率

200fps@1280 x 1024

内存

512MByte

QE

≥70@1.55μm

转换增益

1μV/e- (LG) ，16μV/e- (MG) ，53.3μV/e- (HG)

动态范围

69.2dB(LG) ，63.2dB(MG) ，57.4dB(HG) *1（仅参考）

读出噪声

1.3DN(LG) ，2.7DN(MG) ，5.0DN(HG) （仅参考）

满井电荷

1.9Me- (LG) ，118.75Ke- (MG) ，33.75Ke-(HG) *1

最大信噪比

65.4dB(LG) ，48.5dB(MG) ，40.7dB(HG) （仅参考）

暗电流

30fa@0.1V&18℃（仅参考）

曝光时间范围

16µs~1s

快门模式

全局快门

数据接口

Cameralink Full

数字 IO

1 路光耦隔离输入，1 路光耦隔离输出

数据格式

Mono 14

制冷温差

低于室温 40 摄氏度

相机类型

高性能

一般参数

供电方式

DC12V 供电

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

温度

工作温度-30~60℃, 储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

68mm×68mm×89.8mm

重量

485g

镜头接口

M42

软件

提供 SDK 开发包和基于 Delsa 采集卡的 CLView 软件

型号

参数

SWIR1302KMB-U200

130 万像素1.5” InGaAs USB 相机

相机

传感器型号

国产 1280x1024

传感器类型

InGaAs CMOS 图像传感器

光谱范围

900nm-1700nm

像元尺寸

15µm x 15µm

靶面尺寸

1.5”

ADC

14-bit

帧率&分辨率

200fps@1280 x 1024

内存

512MByte

QE

≥70@1.55μm

转换增益

1μV/e- (LG) ，16μV/e- (MG) ，53.3μV/e- (HG)

动态范围

70.59dB(LG) ，67.96dB(MG) ，47.98dB(HG) *1（仅参考）

读出噪声

586.82e(LG) ，35.05e(MG) ，68.44e(HG) （仅参考）

满井电荷

1.9Me- (LG) ，118.75Ke- (MG) ，33.75Ke-(HG) *1

最大信噪比

62.98dB(LG) ，49.43dB(MG) ，42.34dB(HG) （仅参考）

暗电流

30fa@0.1V&18℃（仅参考）

曝光时间范围

16µs~1s

快门模式

全局快门

数据接口

USB3

数字 IO

1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口

数据格式

Mono 8 / Mono 14 / Packet12

制冷温差

低于室温 40 摄氏度

一般参数

供电方式

DC12V 供电

功耗

8.4W（TEC OFF）/ <16W（TEC ON）

温度

工作温度-30~60℃, 储藏温度-40~85℃

湿度

20%-80%，无冷凝

尺寸

68mm×68mm×89.8mm

重量

485g

镜头接口

M42

软件

完整的 SDK 开发包/ToupView
