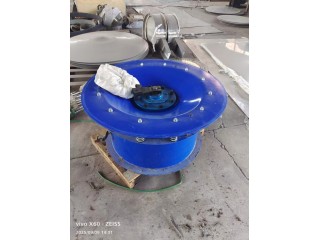

旋振筛是集除杂、分级、过滤于一体的筛分设备，主要用于处理粉末、颗粒、液体物料，采用直立式振动电机作为激振源，物料在筛面上做水平、垂直、倾斜的三次元运动，筛分精度高。旋振筛材质可分为碳钢、不锈钢、塑料三种材质，另外，旋振筛还可按照筛分目的选择1~5层筛网设计，根据筛分工艺要求，旋振筛可采用直泄式、加缘式、闸门式等设计，满足更多行业筛分要求。
旋振筛工作原理：
不锈钢圆振筛的动力源是振动电机，振动电机转轴上下端安装有重锤（不平衡重锤），通过振动电机的旋转运动在不平衡重锤 作用下转变为水平、垂直、倾斜的三维运动即三次元运动，不锈钢圆振筛利用振动电机三维运动，通过不锈钢圆振筛的弹簧和振动体把三维运动传递给振动筛网面。通过改变振动 电机上下重锤的相位角来实现物料在筛面上的运动轨迹，以此达到筛分、去杂、过滤的目的。
旋振筛/三次元振动筛分过滤机工作特点
筛分精度高，效率高，任何粉、粒、粘液类皆可适用。
部件无死角，易彻底清洗消毒。
新型网架结构，筛网使用寿命长久，换网只需3-5分钟。
可单层、多层筛网使用。
体积小不占空间，移动方便，出口可以360度任意调整。
与物料接触部分全部采用不锈钢制作。
物料自动排出，可连续作业。
全密闭设计，尘不飞扬，液不泄露。
配有清网装置，网空不堵塞，筛分可至500目，过滤可达5μm。
旋振筛安装与调试：
1.设备应有稳定的基础。当设备安装于一般地面基础上时，可以不设置地脚螺栓。当设备安装于钢结构架台之上时，应用螺栓紧固于结构体上，而且钢结构架台应有一定的钢度。 本机只需三相开关一只(备注:好使用电气控制盘)，用蛇皮管穿线，将电机接至点圆即可，注意电气控制盘应悬挂安装于墙上。
2.设备出厂前已将筛网装妥，使用过程中的筛网更换可自己更换。
3.开机前，应先检查各压紧螺栓的紧固程度，及各料口的位置是否与接料器对正，并观察振动电机是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。
4.当旋振筛接入电气控制盘之前，应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注：否则应改变相序)运转是否正常，有无异噪声。
5.调节振动电机上下偏心块的相位角，以适应各种物料筛分情况。
